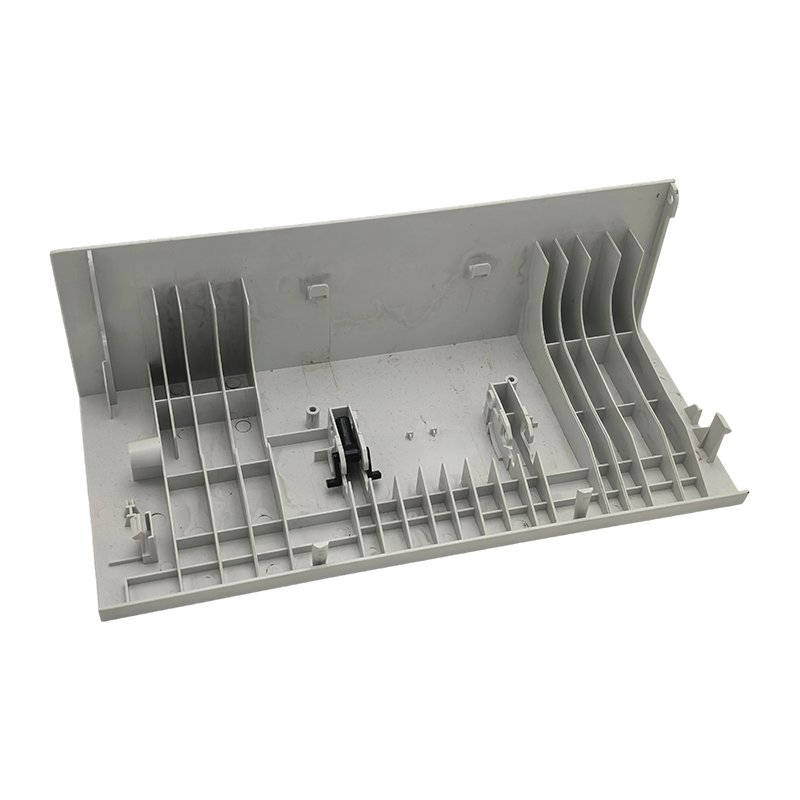

Bộ phận khuôn ép nắp lưng máy in

Thông số sản phẩm
Bảng điều khiển nắp sau máy in

• Vật liệu tương thích: Hợp kim chống cháy ABS (UL94 V0), PC/ABS - kết hợp khả năng chống cháy với khả năng chống va đập
• Đặc điểm cấu trúc: Vỏ diện tích lớn có thành mỏng với các khe hở thông gió, các đường cắt giao diện, các lỗ mở đường dẫn giấy và các cấu trúc gắn trùm snapfit/vít
• Độ chính xác kích thước: Kiểm soát chặt chẽ các khoảng trống với tấm bên và vỏ đáy; vị trí đường chia tay được đặt theo yêu cầu lắp ráp
• Bề mặt hoàn thiện: Khắc kết cấu (tiêu chuẩn VDI/MoldTech) hoặc sơn hoàn thiện; bề mặt không có vết chìm, đường hàn và vết chảy có thể nhìn thấy được
• Cấu hình lắp ráp: Kết hợp cố định snapfit và vít; hỗ trợ yêu cầu thiết kế quickrelease
• Màu sắc: Ép phun theo mã màu do khách hàng chỉ định; hỗ trợ màu nhựa tự nhiên hoặc pha trộn masterbatch

Linh kiện nhựa máy in (Thông số kỹ thuật chung)

• Vật liệu tương thích: ABS, PC/ABS, PP, HIPS, ABS/PC chống cháy (UL94 V0/V2)
• Các loại phần: Tấm vỏ bên ngoài, các bộ phận cấu trúc chức năng, thanh dẫn giấy, nắp ngăn hộp mực, khung bảng điều khiển, giá đỡ kết cấu bên trong

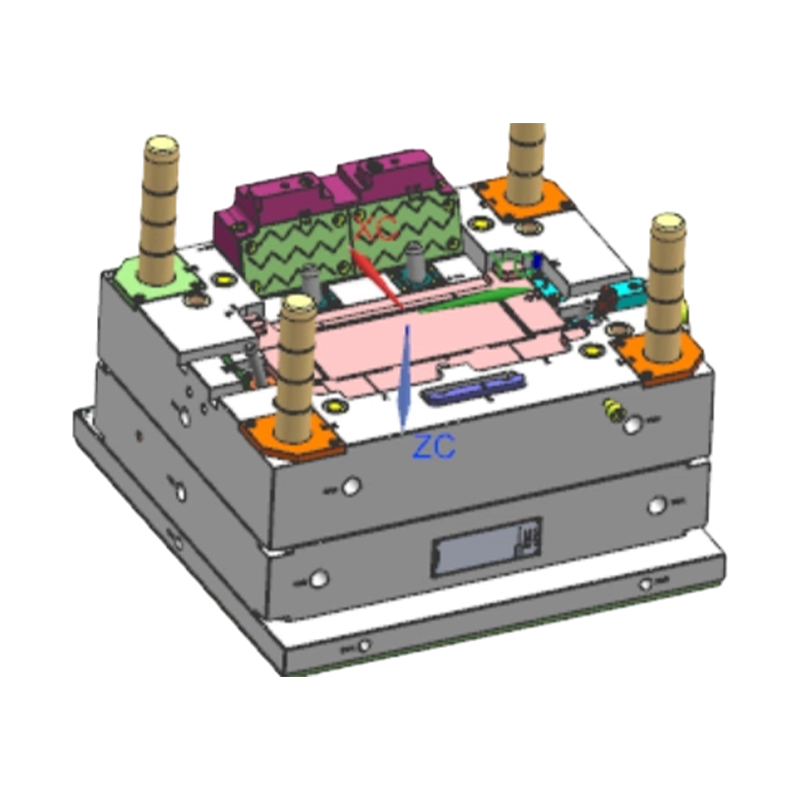

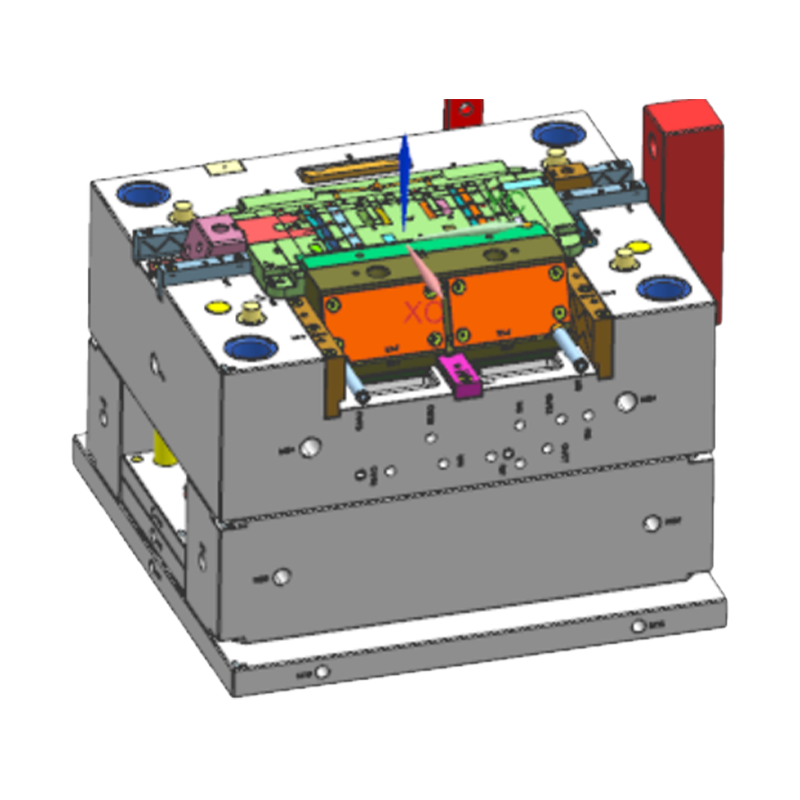

• Các loại khuôn: Khoang đơn/đa khoang với cơ cấu đẩy và thanh trượt; hệ thống Á hậu nóng được hỗ trợ
• Bề mặt hoàn thiện: Khắc kết cấu, đánh bóng gương, xử lý bề mặt nền sơn - áp dụng theo phân loại cấp độ bề ngoài bộ phận
• Dung sai kích thước: Dung sai bề mặt giao phối bề ngoài theo thông số kỹ thuật bản vẽ; độ đồng đều của tường trên các bộ phận tường mỏng được kiểm soát chặt chẽ
• Quy trình phụ: Hàn siêu âm, lắp ráp snapfit, ứng dụng nhãn và lắp ráp thành phần nhiều phần
• Vật liệu được chứng nhận: Nguyên liệu thô có chứng nhận UL, RoHS và SGS có sẵn cùng với tài liệu kiểm tra hỗ trợ

Lĩnh vực ứng dụng
Bảng điều khiển nắp sau máy ins and Plastic Components:

• Nắp phía sau thân máy in phun, chốt chặn phía sau khay giấy và nắp ngăn hộp mực
• Nắp cửa sau máy in laser, nắp truy cập đường dẫn giấy và cửa ngăn hộp mực
• Nắp máy quét máy in đa chức năng (MFP), nắp nạp giấy ADF và mặt bên
• Vỏ thân máy in nhãn và máy in mã vạch và nắp ngăn đựng phương tiện
• Vỏ bảng thân máy vẽ khổ rộng và các bộ phận kết cấu ngăn chứa giấy cuộn
• Tấm vỏ máy in 3D, vỏ cơ chế cấp dây tóc và tấm vỏ thiết bị điện tử

Câu hỏi thường gặp & cân nhắc kỹ thuật
Câu hỏi 1: Tấm bìa sau của máy in có diện tích bề mặt lớn và bị cong vênh đáng kể sau khi đúc — vấn đề này được giải quyết như thế nào?
Hiện tượng cong vênh trong các tấm phủ thành mỏng lớn là một thách thức thường gặp trong quá trình ép phun vỏ máy in, do làm mát không đồng đều gây ra sự co rút khác biệt trên toàn bộ chi tiết, dòng đổ đầy không cân bằng từ vị trí cổng dưới mức tối ưu và đặc tính co ngót của vật liệu dị hướng. Các biện pháp đối phó bao gồm: Phân tích dòng khuôn CAE trong quá trình thiết kế khuôn để tối ưu hóa số lượng cổng và vị trí để lấp đầy cân bằng; thiết kế kênh làm mát phù hợp để cải thiện tính đồng nhất làm mát; hình học bù trước được tích hợp vào bề mặt khoang khuôn; và lựa chọn các loại ABS có độ co thấp, đẳng hướng. Các thử nghiệm lặp đi lặp lại của khuôn T1 và T2 được tiến hành cho đến khi độ cong vênh nằm trong dung sai độ phẳng của bản vẽ.
Câu hỏi 2: Các đường hàn xuất hiện trên bề mặt của máy in - những đường hàn này được cải thiện như thế nào?
Các đường hàn hình thành tại các điểm hội tụ phía trước nóng chảy và không thể loại bỏ hoàn toàn trong các bộ phận đúc phun thành mỏng. Các biện pháp cải tiến bao gồm: định vị lại các cổng để hướng đường hàn tới các khu vực không xuất hiện như bề mặt bên trong hoặc vùng bị che khuất; tăng nhiệt độ khuôn và nhiệt độ nóng chảy để cải thiện chất lượng nóng chảy tại các điểm hội tụ; tối ưu hóa hệ thống thông gió cục bộ tại các vị trí đường hàn để giảm bẫy khí làm tăng khả năng hiển thị đường hàn; và áp dụng phương pháp khắc kết cấu lên các bề mặt bề ngoài để che giấu trực quan các dấu vết đường hàn còn sót lại thông qua khuếch tán mẫu bề mặt.
Câu hỏi 3: Khoảng trống vừa khít với thành phần nhựa của máy in có những yêu cầu nghiêm ngặt — làm cách nào để duy trì tính nhất quán về kích thước?
Các yêu cầu về khe hở lắp ráp máy in thường yêu cầu dung sai ± 0,3mm hoặc chặt hơn trên các thành phần nhựa ghép nối. Các biện pháp thống nhất về kích thước bao gồm: gia công CNC và EDM có độ chính xác cao cho kích thước khoang khuôn; hoàn thành các quy trình Kiểm tra Điều đầu tiên (FAI) và kiểm tra trong quá trình với kiểm tra toàn bộ hoặc lấy mẫu các kích thước quan trọng; Kiểm soát quy trình thống kê (SPC) được áp dụng cho các thông số quy trình tiêm chính để theo dõi độ trôi của quy trình; và kiểm tra kích thước khoang khuôn định kỳ với hành động sửa chữa nhanh chóng khi phát hiện hao mòn.
Câu hỏi 4: Các chương trình linh kiện nhựa của máy in liên quan đến nhiều công cụ tạo khuôn - tiến trình phát triển đồng thời được quản lý như thế nào?
Đối với các chương trình phát triển bộ linh kiện nhựa máy in hoàn chỉnh, chúng tôi áp dụng phương pháp quản lý dự án, tạo ra lịch trình phát triển khuôn thống nhất cho khách hàng nhằm xác định các mốc quan trọng trong thiết kế, thời gian mua sắm thép, lịch trình gia công và kế hoạch thử khuôn cho từng công cụ. Đối với các bộ phận phụ thuộc lẫn nhau về kích thước như tấm ốp phía sau và tấm bên, các thử nghiệm khuôn đồng thời được lên kế hoạch để xác nhận sự phù hợp của cụm lắp ráp, ngăn ngừa sự chậm trễ trong việc xác minh do hoàn thành công cụ so le gây ra. Khách hàng nhận được báo cáo tiến độ thường xuyên theo dõi trạng thái phát triển của từng công cụ khuôn.
Câu hỏi 5: Các bộ phận bằng nhựa của máy in có yêu cầu chứng nhận an toàn cụ thể không và vật liệu được căn chỉnh như thế nào?
Các máy in văn phòng được bán ở thị trường Châu Âu thường yêu cầu chứng nhận CE bao gồm Chỉ thị về Điện áp Thấp (LVD) và Chỉ thị về Tương thích Điện từ (EMC), với các vật liệu thành phần nhựa phải tuân theo yêu cầu hạn chế về chất RoHS và yêu cầu về xếp hạng chống cháy UL94. Chúng tôi cung cấp các loại nguyên liệu thô được chứng nhận theo yêu cầu chứng nhận do khách hàng chỉ định và cung cấp báo cáo thử nghiệm nguyên liệu của SGS, tài liệu chứng nhận Thẻ vàng UL và tuyên bố RoHS về sự phù hợp với lô hàng để hỗ trợ tài liệu chứng nhận sản phẩm của khách hàng.

Q: 10. Nếu tôi muốn phát triển một sản phẩm có chứa các bộ phận đúc phun, bạn có thể cung cấp loại hỗ trợ nào?

Chúng tôi có thể cung cấp hỗ trợ đầy đủ, từ đánh giá phát triển sản phẩm và thiết kế kết cấu, đến sản xuất khuôn mẫu, ép phun khối lượng, in ấn và lắp ráp. Chúng tôi có thể cộng tác với khách hàng trong giai đoạn đầu phát triển sản phẩm để tối ưu hóa thiết kế nhằm giảm chi phí và cải thiện khả năng sản xuất.

Q: 9. Chính sách chất lượng của công ty là gì?

Công ty luôn tuân thủ chính sách chất lượng "Chính xác, Hiệu quả cao, Chất lượng rèn" và cam kết cung cấp cho khách hàng các dịch vụ chất lượng cao thông qua công nghệ tiên tiến và đội ngũ quản lý xuất sắc.

Q: 8. Lợi thế cạnh tranh của bạn so với các doanh nghiệp khuôn mẫu khác là gì?

Lợi thế của chúng tôi nằm ở sự kết hợp giữa công nghệ khuôn mẫu chính xác của Singapore, thiết bị sản xuất tiên tiến (máy ép phun và CNC nhập khẩu rộng rãi), quy trình sản xuất một cửa toàn diện (từ thiết kế đến lắp ráp) và hệ thống quản lý chất lượng nghiêm ngặt được chứng nhận bởi IATF 16949.

Q: 7. Khách hàng chính của bạn là ai và sản phẩm được xuất khẩu đến khu vực nào?

Chúng tôi đã thiết lập mối quan hệ hợp tác tốt đẹp với các công ty nổi tiếng, bao gồm Land Rover và Triumph Motorcycles của Vương quốc Anh, các trạm sạc SAIC, Changan, ABB trong nước và Tập đoàn Tiger của Nhật Bản. Sản phẩm của chúng tôi được xuất khẩu sang các nước như Nhật Bản, Châu Âu và Hoa Kỳ.
