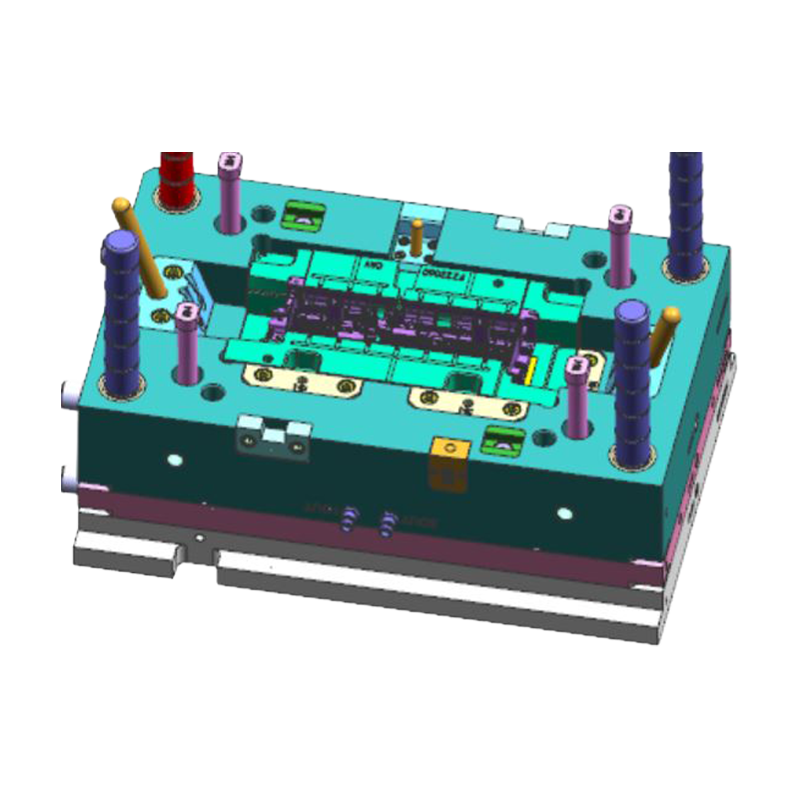

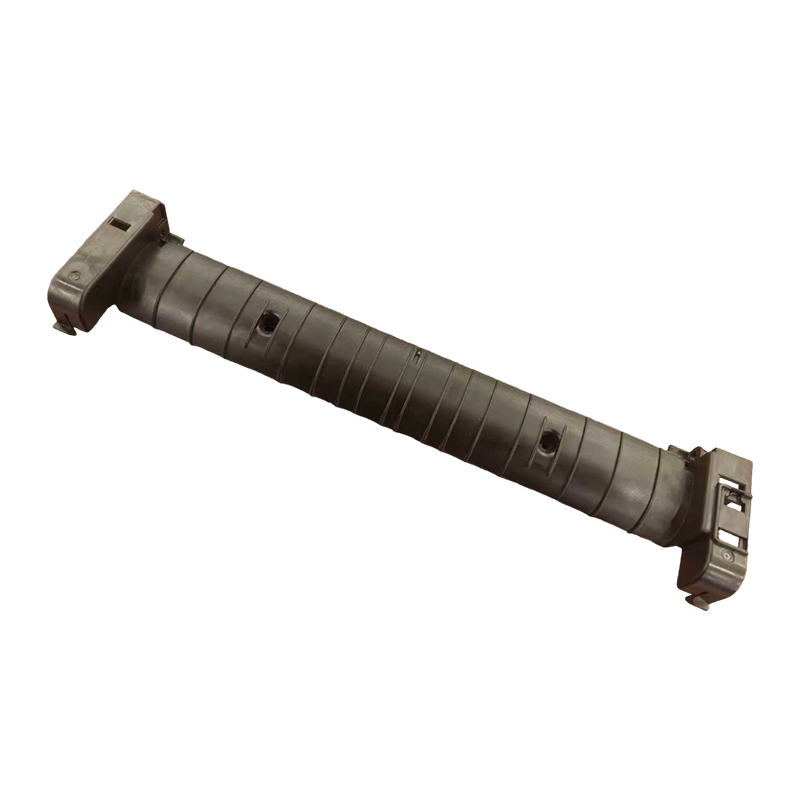

Hướng dẫn sử dụng giấy trên máy in Các bộ phận khuôn ép

Năng lực cốt lõi

• Công nghệ sản xuất khuôn mẫu thiết bị văn phòng chính xác: Đối với các yêu cầu về độ chính xác ở mức micron của các bộ phận dẫn hướng giấy máy in, thép khuôn sử dụng các loại được tôi cứng sẵn có độ mài mòn cao, được xử lý thông qua mài chính xác và EDM gương để đảm bảo dung sai kích thước tới hạn trong phạm vi ±0,02mm và độ nhám bề mặt rãnh giấy dưới Ra 0,4μm, giảm hệ số ma sát.

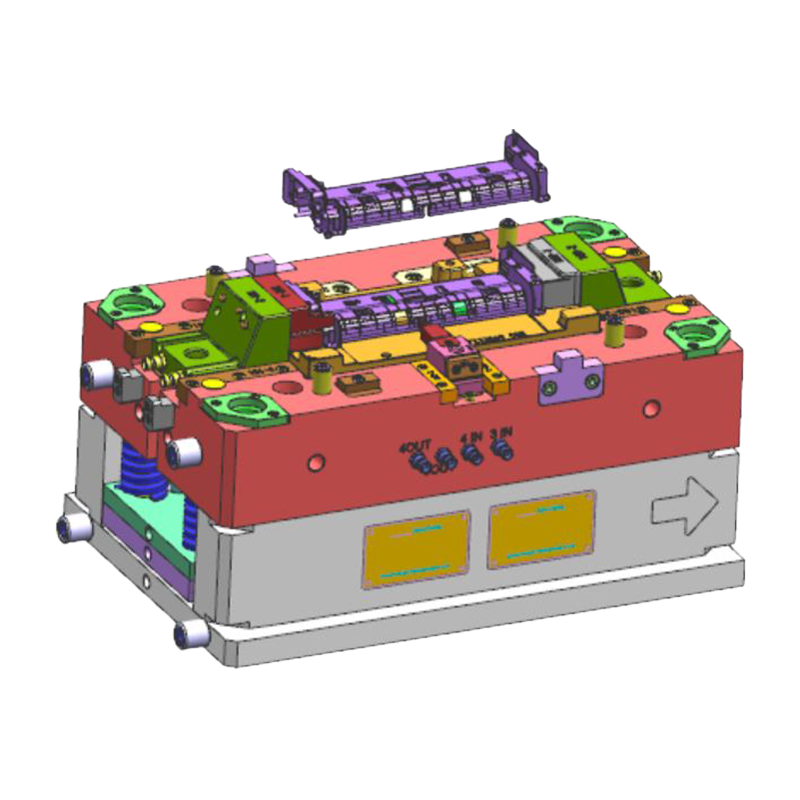

• Khả năng đúc kết cấu phức tạp: Khung phía trên dẫn hướng giấy thường có các gân dẫn hướng, kẹp giới hạn, vị trí kích hoạt cảm biến và lỗ lắp trục kim loại. Khuôn sử dụng các thanh trượt chính xác, bộ phận nâng góc và cơ cấu kéo lõi ren bên trong để đảm bảo quá trình đẩy rãnh cắt trơn tru và kích thước chuẩn lắp ráp chính xác cho việc lắp khung và mô-đun truyền động tiếp theo.
• Quy trình xử lý bề mặt phong phú: Hỗ trợ các phương pháp xử lý bề mặt khuôn khác nhau bao gồm đánh bóng gương, khắc hạt và phủ carbon giống kim cương DLC, tạo ra các bộ phận dẫn hướng có bề mặt nhẵn chống mài mòn và đường dẫn giấy mịn phù hợp với yêu cầu thiết kế công nghiệp của thiết bị văn phòng.
• Phân phối thành phần một lần: Ngoài sản xuất khuôn, khả năng còn mở rộng sang hàn và lắp ráp nhựa, hoàn thiện khuôn dẫn hướng bằng giấy khung trên, ống lót kim loại và cụm hàn khung cảm biến để giảm chi phí quản lý chuỗi cung ứng của khách hàng.

Thông số kỹ thuật

• Độ chính xác hướng dẫn giấy: Sử dụng các công thức nhựa kỹ thuật có hệ số ma sát thấp, với độ thẳng và độ song song của kênh dẫn hướng đúc được kiểm soát chính xác để đảm bảo vận chuyển giấy đa định dạng A4 đến A3 mà không bị lệch, tỷ lệ kẹt giấy dưới ngưỡng thiết kế.
• Độ bền chống mài mòn: Bề mặt khoang khuôn được làm cứng đặc biệt tạo ra các bộ phận có cấu trúc phân tử bề mặt dày đặc, có độ mòn dưới 0,05mm sau hàng triệu chu kỳ ma sát giấy, kéo dài tuổi thọ của máy in.
• Độ ổn định kích thước: Các kênh làm mát được bố trí khoa học kết hợp với công nghệ kiểm soát nhiệt độ khuôn chính xác kiểm soát hiệu quả tốc độ co ngót trong quá trình ép phun thành phần dẫn hướng thành mỏng, đảm bảo tính nhất quán về kích thước trong quá trình sản xuất khối lượng lớn và ngăn ngừa nhiễu khi lắp ráp gây ra tiếng ồn truyền động.
• Chèn khả năng tương thích: Thiết kế khuôn dự trữ các cơ cấu đúc hạt dao kim loại, hỗ trợ ống lót bằng thép không gỉ, ổ trục bọc đồng và các hạt dao khác được nhúng đồng thời trong quá trình phun, đảm bảo độ đồng trục và lực kéo đáp ứng các yêu cầu thiết kế truyền động.

Kịch bản ứng dụng

• Máy in laze: Áp dụng cho khung trên dẫn hướng giấy, khay nạp giấy và tấm dẫn hướng đầu ra cho máy in laser đơn sắc và màu.
• Máy in phun: Chế tạo khuôn cho ray dẫn hướng giấy và khung trượt vận chuyển, đáp ứng yêu cầu định vị có độ chính xác cao.
• Thiết bị đa chức năng: Các thành phần hệ thống dẫn giấy dành cho thiết bị tích hợp printcopyscan, đáp ứng yêu cầu thiết kế vận chuyển giấy đa đường.
• Máy in thương mại tốc độ cao: Phát triển khuôn thành phần dẫn hướng chống mài mòn cho máy in dòng tốc độ cao ngân hàng và bưu chính cũng như máy in ma trận điểm, đáp ứng các yêu cầu về độ bền và sử dụng tần số cao.
• Thị trường phụ kiện máy in: Dịch vụ sản xuất và phát triển khuôn mẫu linh kiện hướng dẫn tùy chỉnh cho các thương hiệu máy in.

Câu hỏi thường gặp & Giải pháp
Câu hỏi 1: Đường gờ hoặc vết xước trên rãnh dẫn giấy của máy in dẫn hướng khung trên sau khi ép khuôn, gây kẹt giấy, giải quyết thế nào?
Giải pháp: Điều này thường xảy ra do hiện tượng chớp nhoáng của đường phân khuôn hoặc lỗi bề mặt khoang. Chúng tôi tối ưu hóa vị trí đường phân khuôn trong quá trình thiết kế khuôn để tránh bề mặt tiếp xúc với giấy, sử dụng phương pháp mài chính xác và đánh bóng gương để đảm bảo bề mặt kênh không có vết dụng cụ; đồng thời hướng dẫn khách hàng lựa chọn vật liệu dòng chảy cao và tối ưu hóa tốc độ phun để đảm bảo lấp đầy hoàn toàn các gân thành mỏng mà không bị lồi đường hàn.
Câu hỏi 2: Tiếng ồn truyền động hoặc giấy bị lệch sau khi lắp bộ phận dẫn hướng với khung kim loại, nguyên nhân gây ra hiện tượng này là gì?
Giải pháp: Điều này thường liên quan đến độ lệch kích thước lắp ráp quan trọng hoặc độ đồng trục chèn không chính xác. Chúng tôi sử dụng mài tọa độ trong quá trình gia công khoang để đảm bảo độ chính xác vị trí lỗ lắp trong phạm vi 0,03mm, với các hạt dao kim loại được cố định chính xác thông qua các chốt định vị bên trong khuôn; tiến hành kiểm tra toàn bộ kích thước và xác minh lắp ráp sau khi đúc để đảm bảo tính song song của kênh dẫn hướng và con lăn dẫn động đáp ứng các yêu cầu thiết kế.
Câu 3: Đối với khuôn xuất khẩu sang Châu Âu, làm thế nào để đảm bảo tuân thủ các quy định RoHS và tiêu chuẩn cách điện?
Giải pháp: Tận dụng 15 năm kinh nghiệm xuất khẩu, thiết kế khuôn mẫu của chúng tôi hoàn toàn tuân thủ các tiêu chuẩn DME và HASCO, đồng thời có thể hợp tác với khách hàng để lựa chọn các loại thép và xử lý bề mặt đáp ứng chỉ thị RoHS. Chúng tôi cung cấp các chứng chỉ hoàn chỉnh của nhà máy, báo cáo xử lý nhiệt và sổ tay hướng dẫn bảo trì khuôn, với các bộ phận chịu mài mòn quan trọng như miếng đệm sườn dẫn hướng áp dụng các thiết kế tiêu chuẩn để mua và thay thế tại địa phương, đảm bảo hoạt động khuôn ổn định lâu dài.

Q: 10. Nếu tôi muốn phát triển một sản phẩm có chứa các bộ phận đúc phun, bạn có thể cung cấp loại hỗ trợ nào?

Chúng tôi có thể cung cấp hỗ trợ đầy đủ, từ đánh giá phát triển sản phẩm và thiết kế kết cấu, đến sản xuất khuôn mẫu, ép phun khối lượng, in ấn và lắp ráp. Chúng tôi có thể cộng tác với khách hàng trong giai đoạn đầu phát triển sản phẩm để tối ưu hóa thiết kế nhằm giảm chi phí và cải thiện khả năng sản xuất.

Q: 9. Chính sách chất lượng của công ty là gì?

Công ty luôn tuân thủ chính sách chất lượng "Chính xác, Hiệu quả cao, Chất lượng rèn" và cam kết cung cấp cho khách hàng các dịch vụ chất lượng cao thông qua công nghệ tiên tiến và đội ngũ quản lý xuất sắc.

Q: 8. Lợi thế cạnh tranh của bạn so với các doanh nghiệp khuôn mẫu khác là gì?

Lợi thế của chúng tôi nằm ở sự kết hợp giữa công nghệ khuôn mẫu chính xác của Singapore, thiết bị sản xuất tiên tiến (máy ép phun và CNC nhập khẩu rộng rãi), quy trình sản xuất một cửa toàn diện (từ thiết kế đến lắp ráp) và hệ thống quản lý chất lượng nghiêm ngặt được chứng nhận bởi IATF 16949.

Q: 7. Khách hàng chính của bạn là ai và sản phẩm được xuất khẩu đến khu vực nào?

Chúng tôi đã thiết lập mối quan hệ hợp tác tốt đẹp với các công ty nổi tiếng, bao gồm Land Rover và Triumph Motorcycles của Vương quốc Anh, các trạm sạc SAIC, Changan, ABB trong nước và Tập đoàn Tiger của Nhật Bản. Sản phẩm của chúng tôi được xuất khẩu sang các nước như Nhật Bản, Châu Âu và Hoa Kỳ.
