Làm cách nào để ngăn chặn các vệt bạc và bong bóng trong các bộ phận PC trong suốt có độ bóng cao do các vấn đề về độ ẩm và thông gió gây ra?
Trong các bộ phận đúc phun polycarbonate (PC) trong suốt có độ bóng cao (ví dụ: vỏ đèn ô tô, vỏ thiết bị y tế hoặc ống kính hiển thị điện tử), vệt bạc (còn gọi là dấu splay) và bong bóng (khoảng trống hoặc túi khí) là những khiếm khuyết nghiêm trọng về mặt thị giác khiến các bộ phận không được chấp nhận. Những khiếm khuyết này chủ yếu là do độ ẩm trong nhựa (PC hút ẩm và phân hủy độ ẩm trên 0,02%) và thông gió không đầy đủ (không khí bị mắc kẹt hoặc khí phân hủy không thể thoát ra ngoài). Việc ngăn chặn chúng đòi hỏi sự kết hợp giữa sấy khô vật liệu, thiết kế khuôn và kiểm soát quy trình.
1. Nguyên nhân gốc rễ của vệt bạc và bong bóng
| Loại khiếm khuyết | Nguyên nhân chính | Ngoại hình | Ngưỡng quan trọng |
|---|---|---|---|
| Vệt bạc | Độ ẩm >0,02% → thủy phân → khí (hơi CO₂, H₂O) nở ra ở mặt trước nóng chảy. | Những đường lượn sóng màu bạc dọc theo hướng dòng chảy. | Độ ẩm của máy tính .00,015% (điểm sương của máy sấy -40°C, 4–6 giờ ở 120°C). |
| Bong bóng (khoảng trống) | Không khí bị giữ lại do thông gió kém hoặc khí bị suy thoái do nhiệt (nhiệt độ nóng chảy >320°C). | Các túi khí hình tròn hoặc thon dài gần bề mặt hoặc bên trong các bức tường dày. | Độ sâu lỗ thông hơi: 0,02–0,03 mm dành cho PC (sâu hơn gây ra flash). Nhiệt độ nóng chảy ≤310°C. |
| Combined (splay bong bóng) | Áp suất ngược không đủ tốc độ vít cao → không khí bị kẹt trong tan chảy. | Những vệt bạc hỗn loạn với những bong bóng siêu nhỏ rải rác. | Áp suất ngược: 5–10 bar; Tốc độ trục vít: 40–60 vòng/phút. |
2. Phương pháp phòng ngừa – So sánh thông số
| Biện pháp phòng ngừa | Phạm vi tham số được đề xuất cho PC | Hiệu quả giảm thiểu khuyết tật | Triển khai tại Công ty TNHH Fanze T&M (Jiashan) |
|---|---|---|---|
| Sấy nguyên liệu | Máy sấy hút ẩm, điểm sương -40°C đến -50°C; 120°C trong 4–6 giờ; độ ẩm ≤0,015% (được xác minh bằng máy phân tích độ ẩm). | Ngăn chặn >90% các vệt bạc. | Tất cả các máy ép phun của Nhật/Đức đều được trang bị máy sấy hút ẩm; giám sát độ ẩm nội tuyến cho các bộ phận trong suốt quan trọng. |
| Thiết kế lỗ thông hơi | Độ sâu lỗ thông hơi: 0.02–0.03 mm; width: 6–10 mm; land length: 1–2 mm; followed by 0.5–1.0 mm deep relief channel. Place at weld lines and last fill areas. | Loại bỏ bong bóng và giảm các vệt bạc từ 60–80%. | Bố trí lỗ thông hơi tiêu chuẩn cho tất cả các khuôn trong suốt; được xác minh bằng phân tích dòng chảy khuôn. |
| Hồ sơ tốc độ tiêm | Cấu hình Chậm–nhanh–chậm: tốc độ 20% cho 10% nạp đầu tiên (để cho phép không khí thoát ra ngoài), 70–90% cho nạp ở giữa, 30–50% cho 10% nạp cuối cùng để tránh bị đóng gói quá mức. | Giảm sự gia nhiệt cắt và bẫy khí. | Được sử dụng trên khuôn ống kính cọc sạc ABB và vỏ trong suốt bên trong ô tô. |
| Áp suất ngược và tốc độ trục vít | Áp suất ngược: 5–10 bar; tốc độ trục vít: 40–60 vòng/phút (thấp hơn tiêu chuẩn 80–100 vòng/phút đối với nhựa đục). | Ngăn cản sự cuốn theo không khí và sưởi ấm do ma sát. | Cài đặt quy trình tiêu chuẩn cho tất cả các công việc PC minh bạch. |
| Nhiệt độ khuôn | Nhiệt độ khuôn cao: 80–100°C (khuyên dùng gia nhiệt bằng dầu hoặc điện). | Cải thiện dòng chảy tan chảy và cho phép không khí bị mắc kẹt thoát ra trước khi đóng băng. | Đạt được bằng cách sử dụng bộ điều khiển nhiệt độ nước/dầu và các kênh gia nhiệt phù hợp. |
3. Các kỹ thuật tiên tiến được sử dụng bởi Công ty TNHH Fanze T&M (Jiashan)
- Thông gió chân không : Đối với các bộ phận lớn trong suốt (ví dụ: vỏ đèn pha), chân không chủ động được áp dụng cho các kênh thông gió (áp suất tuyệt đối 0,5–0,8 bar) để loại bỏ không khí bị mắc kẹt trước khi tan chảy.
- Lớp phủ khuôn để giải phóng khí : A PVD hoặc lớp phủ chống dính (ví dụ: TiN hoặc DLC) trên bề mặt khoang làm giảm độ bám dính của khí và cải thiện hiệu quả thông gió.
- Kỹ thuật đồng thời : Trước khi thi công khuôn, công ty tiến hành Mô phỏng sơ tán khí Moldflow để xác định và bổ sung các lỗ thông hơi tại các vị trí bẫy khí dự kiến.
- Quy trình kiểm tra : Mọi cảnh quay đều được kiểm tra theo Đèn nền 5000 lux đối với các vệt bạc và bong bóng; Cpk ≥ 1,33 cho tỷ lệ không có khuyết tật.
4. Ba câu hỏi thường gặp (bao gồm giới thiệu công ty)
Câu hỏi thường gặp 1: Các vệt bạc có thể được loại bỏ bằng cách đánh bóng hoặc phủ sau khi đúc không?
Đáp: Không. Các vệt bạc là dấu hiệu xuống cấp dưới bề mặt hoặc các kênh khí bên trong ma trận nhựa. Đánh bóng, sơn hoặc phủ sau đúc không thể loại bỏ chúng. Giải pháp duy nhất là phòng bệnh thông qua sấy khô nghiêm ngặt và thông gió tối ưu . Công ty TNHH Fanze T&M (Jiashan) đảm bảo tỷ lệ không có vệt bạc >98% trong lần chụp đầu tiên bằng cách sử dụng máy sấy hút ẩm (điểm sương -50°C) và hệ thống thông hơi chính xác. Đối với những khách hàng yêu cầu độ rõ nét quang học cao nhất, công ty cung cấp khuôn ép PC trong suốt có độ bóng cao giải pháp tích hợp hệ thống thông hơi chân không và xác nhận dòng khuôn.
Câu hỏi thường gặp 2: Độ sâu lỗ thông hơi tối đa cho phép của PC để tránh đèn flash là bao nhiêu và bạn kiểm tra nó bằng cách nào?
Đáp: Đối với PC, độ sâu lỗ thông hơi an toàn là 0,020–0,030 mm (0,0008–0,0012 inch). Lỗ thông hơi sâu hơn gây ra tia sáng; lỗ thông hơi nông hơn bẫy khí và gây ra bong bóng. Công ty TNHH Fanze T&M (Jiashan) xác minh độ sâu lỗ thông hơi bằng cách sử dụng máy đo độ chính xác (Sản xuất tại Nhật Bản, ±0,001 mm) trên mỗi khuôn trong quá trình lắp ráp và sau 50.000 chu kỳ. Công ty cũng sử dụng thông hơi từng bước : Độ sâu 0,02 mm đối với phần đất 2 mm đầu tiên, sau đó là 0,05 mm, sau đó là 0,5 mm. Thiết kế này đã được xác nhận trên khuôn thấu kính trong suốt của Tiger Electric và ABB của Nhật Bản.
Câu hỏi thường gặp 3: Công ty TNHH Fanze T&M (Jiashan) Co., Ltd. có kinh nghiệm cụ thể gì về khuôn PC trong suốt có độ bóng cao?
Đáp: Công ty TNHH Fanze T&M (Jiashan) được thành lập vào năm 2005 và chuyên về khuôn ép phun chính xác và các bộ phận phun. Công ty chuyển đến Công viên Guigu, huyện Jiashan vào năm 2016, với diện tích nhà máy có thể sử dụng là 14.000 m2 và khoảng 100 nhân viên. Nó sở hữu máy CNC, EDM, máy cắt dây chuyển động chậm và thiết bị ép phun hiệu suất cao nhập khẩu từ Nhật Bản và Đức. Công ty được chứng nhận IATF16949 và đã thiết lập quan hệ hợp tác tốt với Land Rover Motors của Anh, Triumph Motorcycles, trạm sạc ABB và Tiger Electric của Nhật Bản .
Trải nghiệm khuôn PC trong suốt cụ thể bao gồm:

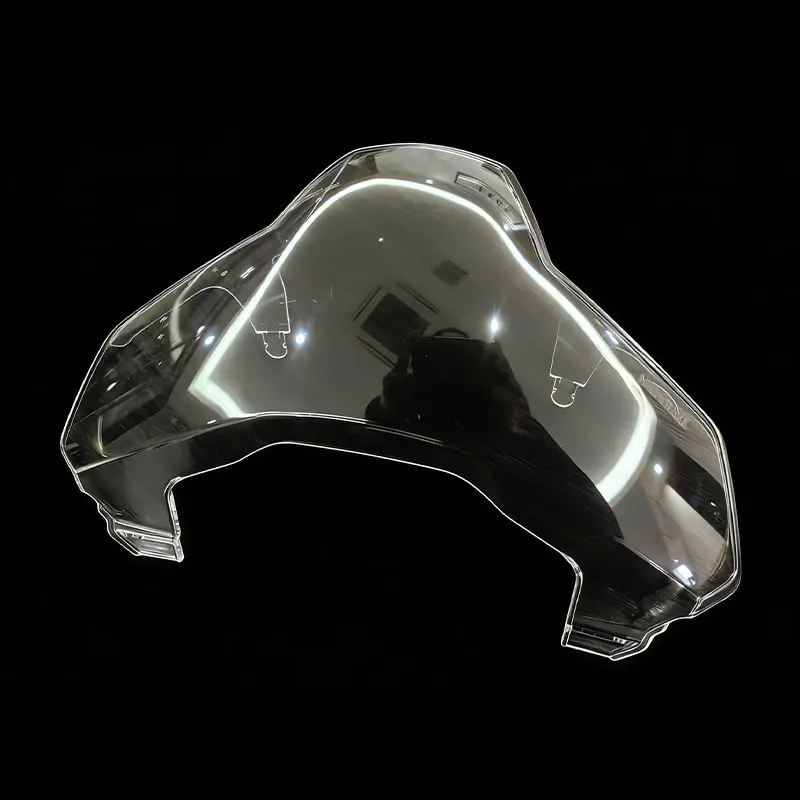

- Ống kính bên trong đèn pha ô tô cho SAIC : Không còn vệt bạc bằng cách sử dụng các vị trí cổng được tối ưu hóa cho Moldflow thông hơi chân không. Độ truyền ánh sáng >89% ở độ dày 3 mm.
- Nắp màn hình cọc sạc EV (ABB) : Được sản xuất không có bong bóng với chất ổn định UV đúc sẵn; đã vượt qua bài kiểm tra QUV 2000 giờ mà không bị ố vàng.
- Cửa sổ trong suốt thiết bị y tế cho OEM Nhật Bản : Duy trì độ ẩm ≤0,015% bằng cách sử dụng giám sát điểm sương nội tuyến; Cpk cho mức độ rõ ràng = 1,45.
Công ty tuân thủ chính sách chất lượng của "độ chính xác, hiệu quả cao, chất lượng đúc" và đã giành được sự đánh giá cao từ khách hàng trên toàn thế giới.
