Tại sao việc định vị đường hàn lại quan trọng đối với độ bền va đập và tính thẩm mỹ trên khuôn phun yếm xe máy?
Trên các tấm ốp xe máy (ví dụ: ốp trước, ốp bên, phần đuôi), một đường hàn hình thành khi hai mặt trước tan chảy gặp nhau trong quá trình lấp đầy khoang. Không giống như các bộ phận ẩn, các tấm ốp được để lộ hoàn toàn và thường được sơn bằng lớp hoàn thiện bằng kim loại hoặc có độ bóng cao. Định vị đường hàn kém dẫn đến dấu vết bề mặt có thể nhìn thấy (có thể bị loại bỏ dưới ánh sáng sượt qua) và vùng yếu cục bộ có thể bị nứt khi va chạm hoặc rung. Do đó, việc kiểm soát vị trí đường hàn không chỉ là yêu cầu về mặt thẩm mỹ mà còn là yêu cầu cơ học liên quan đến an toàn đối với các bộ phận bảo vệ người lái và các bộ phận bên trong.
1. Độ bền va đập so với vị trí đường hàn
| Vị trí đường hàn | Duy trì cường độ tác động điển hình* | Chế độ hư hỏng do tác động (ví dụ: đá vụn hoặc rơi) | Mức độ rủi ro |
|---|---|---|---|
| Trên khu vực bằng phẳng, không có kết cấu | 50–70% vật liệu cơ bản | Vết nứt bề mặt có thể nhìn thấy nhưng một phần có thể vẫn còn nguyên vẹn | Thấp đến trung bình |
| Gần chỗ lắp, chỗ giao nhau hoặc cạnh | 30–50% vật liệu cơ bản | Vết nứt lan truyền qua trùm → mất dây buộc → bong ra yếm | Cao |
| Dọc theo một đường cong sắc nét hoặc lỗ thông hơi | <30% vật liệu cơ bản | Gãy giòn đột ngột, đặc biệt trên ABS hoặc PC/ABS ở nhiệt độ thấp (-20°C) | Quan trọng |
*Giá trị lưu giữ của ABS hoặc PC/ABS (vật liệu làm yếm thông thường) tại đường hàn so với khu vực không hàn, được đo bằng tác động của phi tiêu rơi được thiết bị đo (ASTM D3763).
2. Tiêu chí chấp nhận về mặt thẩm mỹ đối với đường hàn trên yếm xe máy
| Loại hoàn thiện | Khả năng hiển thị đường hàn cho phép | Phương pháp kiểm tra | Yêu cầu điển hình của khách hàng (ví dụ: Triumph, Harley, OEM Nhật Bản) |
|---|---|---|---|
| Cao-gloss painted (base coat clear coat) | Không hiển thị dưới mọi góc độ hoặc nguồn sáng | Kiểm tra bằng ánh sáng Grazer (500–1000 lux, xoay 45°) | Dung sai bằng không → các đường hàn phải được định vị lại ở các bề mặt ẩn hoặc được loại bỏ bằng cổng van. |
| Lớp hoàn thiện mờ hoặc có kết cấu (ví dụ: lớp phủ TPE) | Hơi nhìn thấy được (không xúc giác, chiều rộng 0,1mm) | Quan sát bằng mắt thường ở khoảng cách 500 mm | Chỉ được phép ở các nắp bên dưới hoặc khu vực dưới ghế. |
| Kiểu dáng / màng chèn bằng sợi carbon | Hoàn toàn không nhìn thấy được (làm gián đoạn tính liên tục của mẫu) | Hình ảnh dưới độ phóng đại 2x | Đường hàn phải nằm trên điểm đứt mẫu hoặc đường thiết kế. |
3. Cách Công ty TNHH Fanze T&M (Jiashan) kiểm soát vị trí đường hàn cho khuôn yếm xe máy
- Mô phỏng dòng chảy khuôn : Sử dụng Autodesk Moldflow hoặc Moldex3D để dự đoán vị trí đường hàn ở giai đoạn thiết kế. Các đường hàn được cố ý chuyển sang các khu vực không nhìn thấy được (ví dụ: phía sau các đặc điểm của lưới tản nhiệt, dọc theo các đường phân chia hoặc dưới các miếng dán trang trí).
- Tối ưu hóa vị trí và số lượng cổng : Đối với các yếm phức tạp (ví dụ: ốp mặt trước có nhiều lỗ), hãy chọn 4–6 cổng van với khả năng mở tuần tự để loại bỏ hoàn toàn các đường hàn trên bề mặt Loại A.
- Kiểm soát nhiệt độ nóng chảy và thông hơi cục bộ : Tăng nhiệt độ khuôn (10–20°C) và độ sâu lỗ thông hơi (0,03–0,05 mm) tại các vùng đường hàn quan trọng để cải thiện sự khuếch tán phân tử và giảm sự nổi bật về mặt thị giác.
- Hồ sơ tiêm : Áp dụng cấu hình tốc độ chậm – nhanh – chậm để đẩy các đường hàn thành các phần dày hơn, ít nhìn thấy hơn trong khi vẫn duy trì độ bền va đập trên 70%.
Những kỹ thuật này được xác nhận trên khuôn sản xuất cho xe máy Triumph (Anh) và các OEM xe máy trong nước, với Cpk ≥ 1,33 cho cả độ bền va đập và hình thức bề mặt.
4. Câu hỏi thường gặp
Câu hỏi thường gặp 1: Có thể loại bỏ hoàn toàn đường hàn trên yếm xe máy cỡ lớn và phức tạp không?
Đáp: Có thể loại bỏ hoàn toàn bằng cách sử dụng hệ thống chạy nóng cổng van tuần tự và thiết kế khuôn cẩn thận nhưng lại làm tăng chi phí khuôn lên 25–40%. Đối với hầu hết các ứng dụng, Công ty TNHH Fanze T&M (Jiashan) khuyến nghị tái định vị chiến lược của các đường hàn đến các khu vực ẩn hoặc có ứng suất thấp hơn là loại bỏ hoàn toàn. Đối với những khách hàng yêu cầu đường hàn không tuyệt đối trên các bề mặt nhìn thấy được, công ty cung cấp khuôn ép nhựa thân xe máy các giải pháp với cổng tuần tự 6 van, đã được cung cấp thành công cho dự án yếm cao cấp của Triumph.
Câu hỏi thường gặp 2: Vị trí đường hàn ảnh hưởng như thế nào đến chứng nhận độ bền va đập (ví dụ: ECE 22.06 đối với các quy định về mũ bảo hiểm hoặc yếm xe mô tô)?
Đáp: Mặc dù bộ phận tạo hình không có mức độ an toàn quan trọng như mũ bảo hiểm nhưng nhiều OEM yêu cầu kiểm tra tác động theo tiêu chuẩn của nhà sản xuất (ví dụ: thả khối lượng 5kg từ độ cao 500mm). Đường hàn ở vị trí kém có thể làm giảm độ bền va đập do hơn 50% , dẫn đến thử nghiệm thất bại. Fanze T&M (Jiashan) Co., Ltd. tuân theo các quy trình IATF16949 để ghi lại các vị trí đường hàn trong báo cáo dòng khuôn và xác minh cường độ va đập bằng cách sử dụng tác động phi tiêu được thiết bị đo trên các mẫu đúc được cắt từ các vùng đường hàn thực tế. Tất cả các đường hàn được yêu cầu phải giữ lại ≥70% năng lượng va đập của vật liệu cơ bản.
Câu hỏi thường gặp 3: Công ty TNHH Fanze T&M (Jiashan) Co., Ltd. có kinh nghiệm cụ thể gì về khuôn yếm xe máy với các yêu cầu quan trọng về đường hàn?
Đáp: Công ty TNHH Fanze T&M (Jiashan) được thành lập vào năm 2005 và chuyên về khuôn ép phun chính xác và các bộ phận phun. Công ty chuyển đến Công viên Guigu, huyện Jiashan vào năm 2016, với diện tích nhà máy có thể sử dụng là 14.000 m2 và khoảng 100 nhân viên. Nó sở hữu máy CNC, EDM, máy cắt dây chuyển động chậm và thiết bị ép phun hiệu suất cao nhập khẩu từ Nhật Bản và Đức. Công ty được chứng nhận IATF16949 và đã thiết lập quan hệ hợp tác tốt với Xe mô tô Triumph của Anh , SAIC nội địa, Changan và Tiger Electric của Nhật Bản.
Trải nghiệm fairing xe máy cụ thể bao gồm:

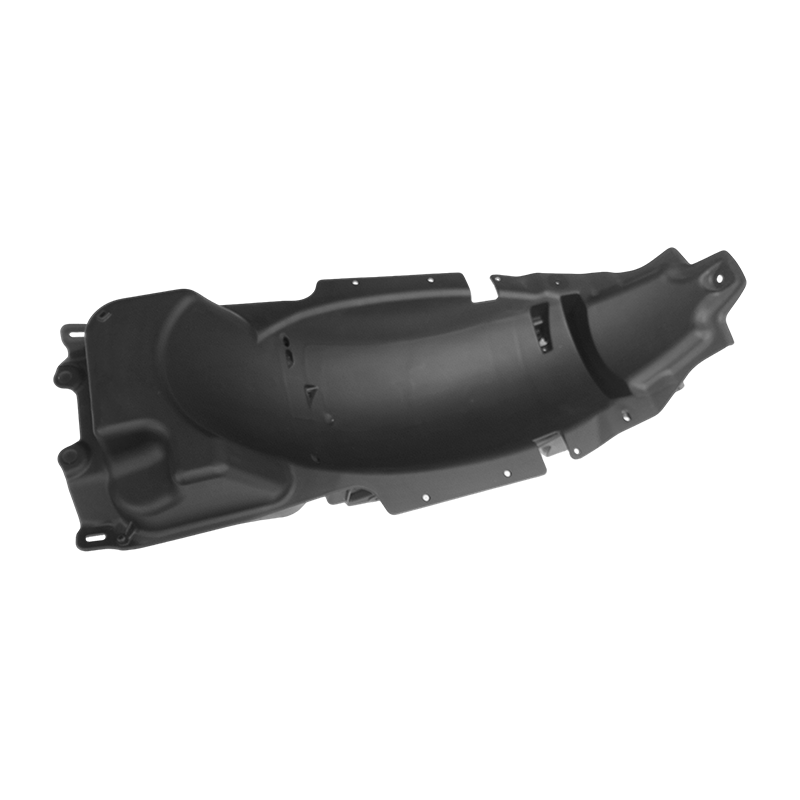

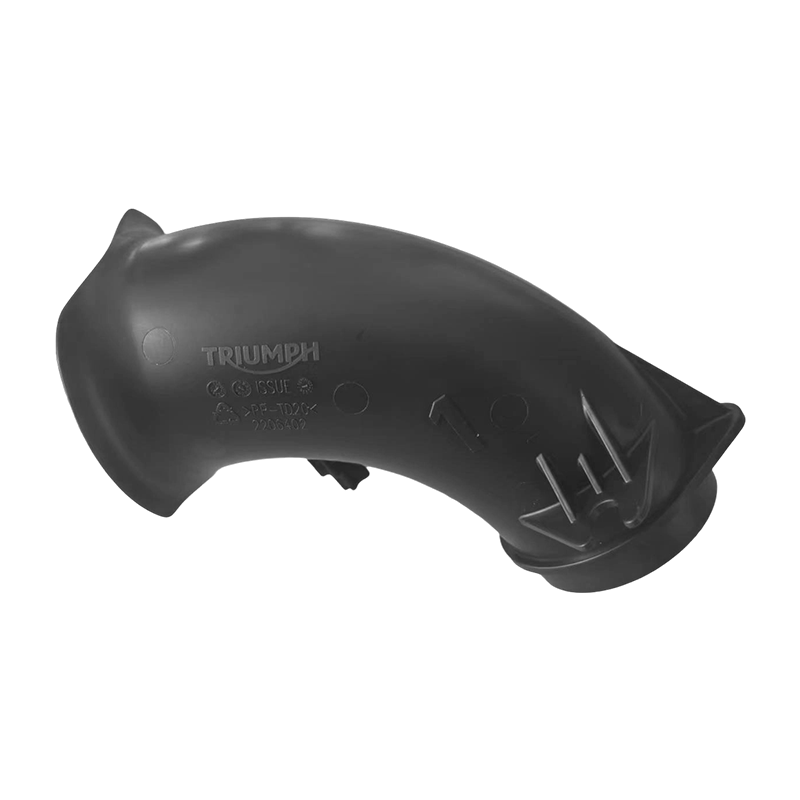

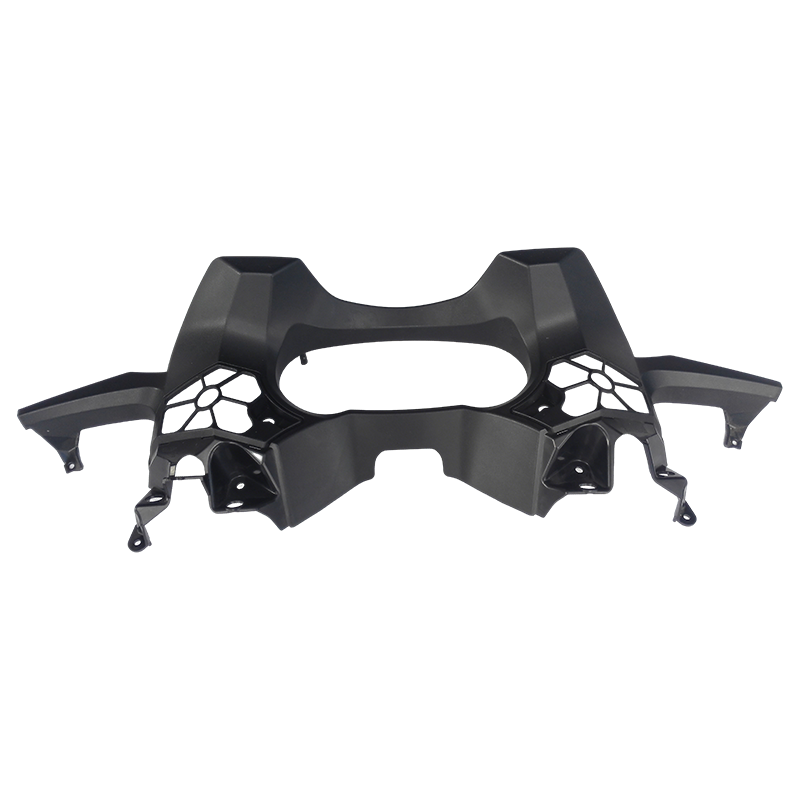

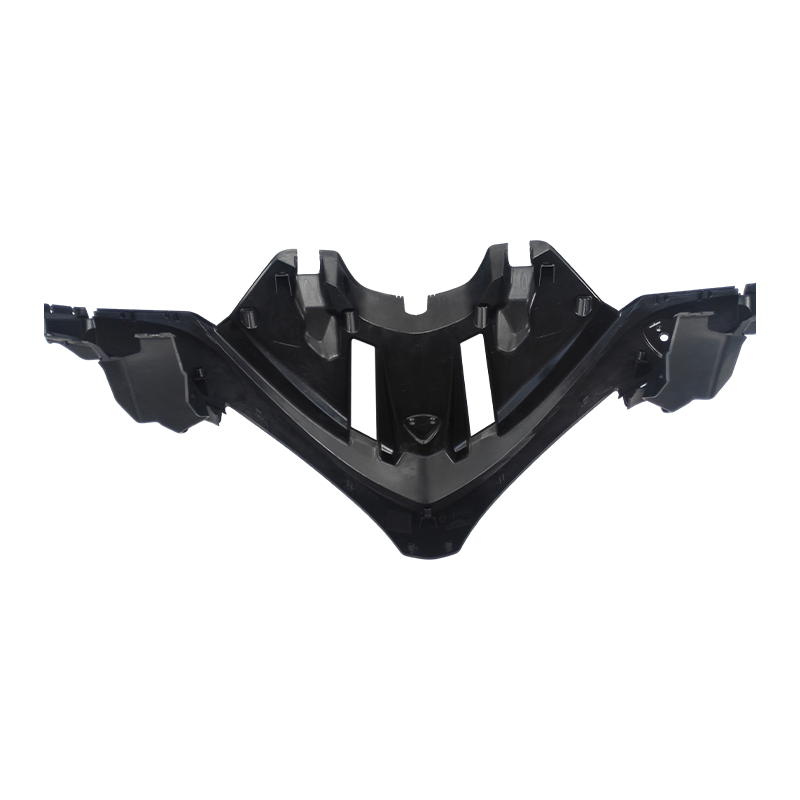

- Khuôn ốp cản trước cho Triumph Street Triple : Đã sử dụng 6 cổng van Tái định vị Moldflow để đạt được mức độ không nhìn thấy đường hàn trên bề mặt sơn có độ bóng cao.
- Khuôn ốp hông cho xe thể thao 400cc trong nước : Đường hàn được giấu thành công phía sau lưới hút gió, với khả năng duy trì độ bền va đập đo được ở mức 78% (so với 45% trong thiết kế của nhà cung cấp trước đó).

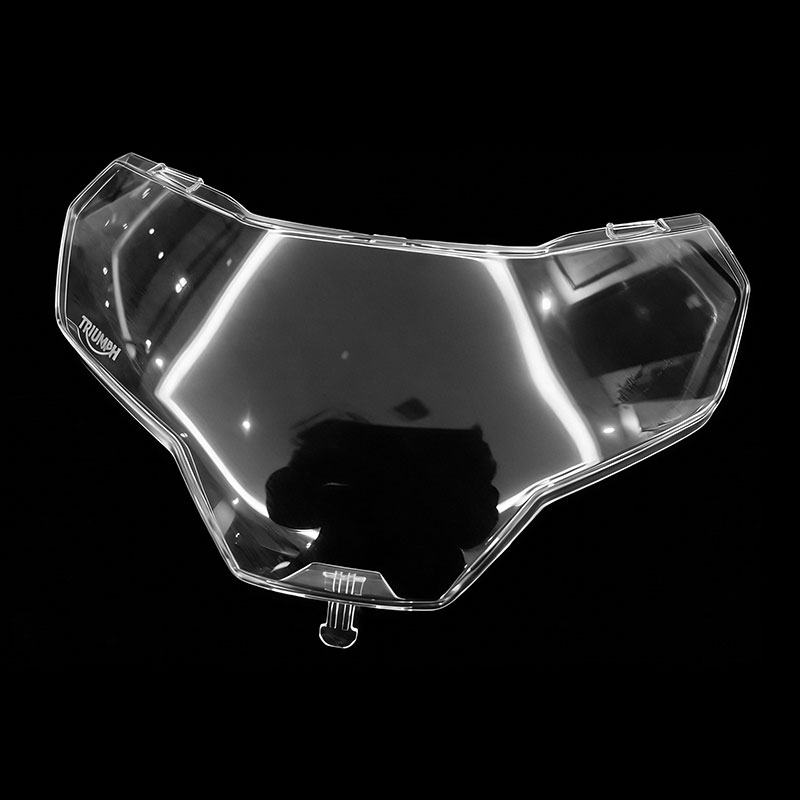

- Khuôn phần đuôi có vỏ đèn LED tích hợp : Đường hàn đặt dọc theo mép tự nhiên để tránh nhiễu vùng trong suốt của ánh sáng.
Công ty tuân thủ chính sách chất lượng của "độ chính xác, hiệu quả cao, chất lượng đúc" và đã giành được sự đánh giá cao từ khách hàng trên toàn thế giới.
Những cân nhắc quan trọng nào khi lựa chọn vị trí cổng trên khuôn thân xe mô tô bề mặt Loại A để tránh hiện tượng phun nước và vết chảy?
Trên các bộ phận thân xe mô tô bề mặt loại A (ví dụ: tấm ốp phía trước, tấm bên, ốp đuôi), sự phun nước (dấu dòng chảy giống như con rắn từ sự tan chảy tốc độ cao đi vào khoang dày) và dấu dòng chảy (có thể nhìn thấy gợn sóng hoặc do dự) là những khiếm khuyết không thể chấp nhận được. Vị trí cổng là thông số thiết kế có ảnh hưởng nhất để loại bỏ các khuyết tật này trước khi cắt kim loại. Lựa chọn cổng kém dẫn đến việc làm lại khuôn tốn kém hoặc loại bỏ các bộ phận có thể nhìn thấy được, đặc biệt đối với các lớp sơn hoàn thiện có độ bóng cao theo yêu cầu của các thương hiệu như Triumph, Honda hoặc Ducati.
1. Những cân nhắc quan trọng khi lựa chọn vị trí cổng
| Cân nhắc | Chiến lược thiết kế để tránh hiện tượng phun nước và vết dòng chảy | Thông số / Lợi ích điển hình | Ứng tuyển tại Công ty TNHH Fanze T&M (Jiashan) |
|---|---|---|---|
| Phòng chống phun trào (đầu vào tan chảy ban đầu) | Đặt cổng vuông góc hoặc tiếp tuyến với một phần sườn, phần lồi hoặc phần tường dày hơn ( ≥2,5mm) do đó tan chảy chạm vào vật cản ngay sau khi đi vào. | Giảm vận tốc ban đầu đi 40–60%; loại bỏ dòng chảy rắn. | Được sử dụng trên khuôn nắp chụp phía trước của Triumph – cổng nằm phía sau một rãnh trang trí, giúp không có lỗi phun tia nào sau 10.000 lần chụp. |
| Độ đồng đều của dòng chảy | Cổng trung tâm (đơn) hoặc nhiều cổng có người chạy cân bằng để đảm bảo tất cả các mặt trước của luồng đều chạm đến các cạnh cùng một lúc. | Ngăn chặn các dấu hiệu do dự và đóng băng; làm giảm khả năng hiển thị dấu dòng chảy ≥70%. | Áp dụng trên tấm ốp hông lớn cho xe thể thao 400cc nội địa – 2 cổng với thanh dẫn H cân bằng. |
| Khoảng cách đến các bức tường mỏng | Vị trí cổng ít nhất cách xa 10–15mm từ việc giảm độ dày đột ngột (ví dụ: 2,0mm xuống 1,2mm). | Tránh do dự dòng chảy và đánh dấu dòng chảy xuôi dòng. | Quy tắc thiết kế tiêu chuẩn trong tất cả các khuôn loại A của Fanze T&M (Jiashan) Co., Ltd. |
| Lựa chọn loại cổng | sử dụng cổng quạt hoặc cổng tab đối với khu vực bằng phẳng rộng lớn; cổng tàu ngầm (đường hầm) cho các khu vực ẩn; cổng van để điền tuần tự đa điểm. | Cổng quạt giảm vận tốc tan chảy trước 3–5 lần so với cổng chốt; cửa van loại bỏ đường hàn. | Cổng quạt được lắp trên ốp đuôi sau (ABS) để ngăn vết dòng chảy gần khu vực khắc logo. |
| Mô phỏng dòng chảy khuôn validation | Chạy mô phỏng trước khi gia công để dự đoán tốc độ phun ( Khuyến nghị <150 mm/s ) và chỉ số đánh dấu dòng chảy ( FMI < 0,8 ). | Tối ưu hóa vị trí cổng trong 3–5 lần lặp; giảm 50% số lần bắn thử. | Quy trình tiêu chuẩn IATF16949 cho tất cả các khuôn thân xe máy mới. |
2. So sánh thông số: Loại cổng và ngăn ngừa khuyết tật trên bề mặt loại A
| Loại cổng | Các ứng dụng điển hình trên thân xe máy | Rủi ro phun trào | Kiểm soát đánh dấu dòng chảy | Tầm nhìn di tích cổng | Ưa thích cho bề mặt sơn? |
|---|---|---|---|---|---|
| Cổng chốt (trực tiếp) | Vỏ nhỏ, vỏ gương | Cao (if not obstructed) | Trung bình | Có thể nhìn thấy (yêu cầu sau cắt) | Không (trừ khuôn mặt ẩn) |
| Cổng quạt | Các tấm ốp bên, tấm ốp phía sau | Thấp (chênh lệch tan chảy) | Tuyệt vời | Thấp (nhân chứng rộng mỏng) | Có (trên cạnh không nhìn thấy được) |
| Cổng tab | Tấm mỏng dài (chảo bụng) | Thấp | Tốt | Trung bình (tab removed) | Có (cắt và đánh bóng) |
| Tàu ngầm (đường hầm) | Các khu vực ẩn được ăn sườn | Trung bình (depends on rib design) | Tốt | Không có (tự động khử) | Có – nếu cổng ở phía không phải A |
| Cổng van tuần tự | Các tấm chắn phức tạp lớn (bắp trước) | Rất thấp (mở có kiểm soát) | Tuyệt vời (no flow marks) | Tối thiểu (dấu tròn) | Có (giải pháp cao cấp) |
3. Công ty TNHH Fanze T&M (Jiashan) triển khai tối ưu hóa vị trí cổng như thế nào
- Phân tích dòng khuôn nhiều lần lặp : Mỗi khuôn thân xe mô tô hạng A đều trải qua ít nhất 3 lần lặp lại mô phỏng. Công ty sử dụng sự phun nước velocity (<150 mm/s) và tốc độ cắt (<40.000 1/s) làm tiêu chí chấp nhận chính trước khi đưa ra thiết kế khuôn để cắt thép.
- Thiết kế vật lý cản trở : Khi không thể tránh khỏi rủi ro phun trào, các nhà thiết kế sẽ thêm một xương sườn hoặc ghim tạm thời đối diện cổng để phá vỡ tia tan chảy. Tính năng này sau đó được loại bỏ thông qua EDM hoặc đánh bóng thủ công.
- Quản lý di tích cổng : Đối với thân xe sơn, các cổng luôn được đặt trên Bề mặt B (mặt không nhìn thấy được) hoặc dọc theo đường phân chia trong tương lai của hai bộ phận được lắp ráp (ví dụ: mép dưới của yếm bên).
- Xác nhận sản xuất : 100 bức ảnh đầu tiên được kiểm tra theo ánh sáng grazer (500–1000 lux, xoay 45°) để đánh dấu dòng chảy, phun tia và làm chứng cổng. Bất kỳ khiếm khuyết nào cũng sẽ kích hoạt việc sửa đổi cổng trước khi sản xuất hàng loạt.
4. Ba câu hỏi thường gặp (bao gồm giới thiệu công ty)
Câu hỏi thường gặp 1: Một cổng đơn trên tấm chắn bên lớn (ví dụ: dài 800 mm) có thể tránh hoàn toàn các vết dòng chảy không?
Đáp: Đối với các bộ phận thân xe mô tô lớn, một cổng duy nhất hiếm khi đủ để tránh vết dòng chảy vì mặt trước tan chảy nguội đi và do dự trước khi chạm đến đầu xa. Công ty TNHH Fanze T&M (Jiashan) khuyến nghị một trong hai hai cổng quạt có ray cân bằng hoặc một Á hậu nóng có cổng van . Đối với những khách hàng yêu cầu chất lượng bề mặt cao cấp, công ty cung cấp khuôn ép nhựa thân xe máy các giải pháp với cổng van tuần tự, giúp loại bỏ các vết dòng chảy bằng cách kiểm soát tiến trình tan chảy phía trước. Điều này đã được áp dụng thành công cho khuôn ốp trước 800mm của Triumph.
Câu hỏi thường gặp 2: Làm thế nào để bạn điều chỉnh vị trí cổng sau khi khuôn đã được chế tạo nếu dấu hiệu dòng chảy xuất hiện trong quá trình thử nghiệm?
Đáp: Việc thay đổi cổng sau xây dựng tuy tốn kém nhưng có thể thực hiện được. Công ty TNHH Fanze T&M (Jiashan) sử dụng ba phương pháp khắc phục theo thứ tự ưu tiên:
- Hồ sơ tiêm : Giảm tốc độ phun ở giai đoạn đầu xuống 30–50% để loại bỏ hiện tượng phun mà không cần sửa đổi khuôn.
- Tăng nhiệt độ khuôn : Tăng nhiệt độ khuôn cục bộ lên 10–20°C gần cổng bằng cách sử dụng thêm bộ gia nhiệt (nếu được thiết kế có khe gia nhiệt).
- Sửa đổi hình học cổng : Gia công cổng từ loại chốt sang loại quạt (thêm thời gian thực hiện 2–3 ngày) hoặc thêm vật cản đối diện cổng.
Để tránh việc làm lại như vậy, công ty đầu tư rất nhiều vào việc mô phỏng dòng khuôn chính xác trước khi gia công dụng cụ, giảm hơn 60% những thay đổi liên quan đến thử nghiệm so với mức trung bình của ngành.
Câu hỏi thường gặp 3: Công ty TNHH Fanze T&M (Jiashan) có kinh nghiệm cụ thể về khuôn thân xe máy cỡ lớn cho bề mặt sơn có độ bóng cao không?
Đáp: Đúng. Công ty TNHH Fanze T&M (Jiashan) được thành lập vào năm 2005 và chuyên về khuôn ép phun chính xác và các bộ phận phun. Công ty chuyển đến Công viên Guigu, huyện Jiashan vào năm 2016, với diện tích nhà máy có thể sử dụng là 14.000 m2 và khoảng 100 nhân viên. Công ty sở hữu máy CNC, EDM, máy cắt dây chuyển động chậm và thiết bị ép phun hiệu suất cao nhập khẩu từ Nhật Bản và Đức. Công ty được chứng nhận IATF16949 và đã thiết lập quan hệ hợp tác tốt với Xe mô tô Triumph của Anh , SAIC nội địa, Changan và Tiger Electric của Nhật Bản.
Các ví dụ về thân xe mô tô cụ thể bao gồm:
- Tấm ốp phía trước Triumph Street Triple : 6 cửa van tuần tự, không có vết phun/dòng chảy trên bề mặt sơn Loại A (sơn 2K với lớp sơn trong).
- Yếm bên xe thể thao 600cc nội địa (ABS PC) : Hai cổng quạt nằm phía sau lưới hút gió – dấu dòng khí được ẩn hoàn toàn, cường độ va đập >65 kJ/m2 tại các đường hàn.
- Ốp lưng ghế sau OEM Nhật Bản (PBT ASA) : Cổng ngầm đơn trên bề mặt B, loại bỏ vết dòng chảy nhờ cân bằng đường dẫn được tối ưu hóa và nhiệt độ khuôn (85°C).
Công ty tuân thủ chính sách chất lượng của "độ chính xác, hiệu quả cao, chất lượng đúc" và đã giành được sự đánh giá cao từ khách hàng trên toàn thế giới.
