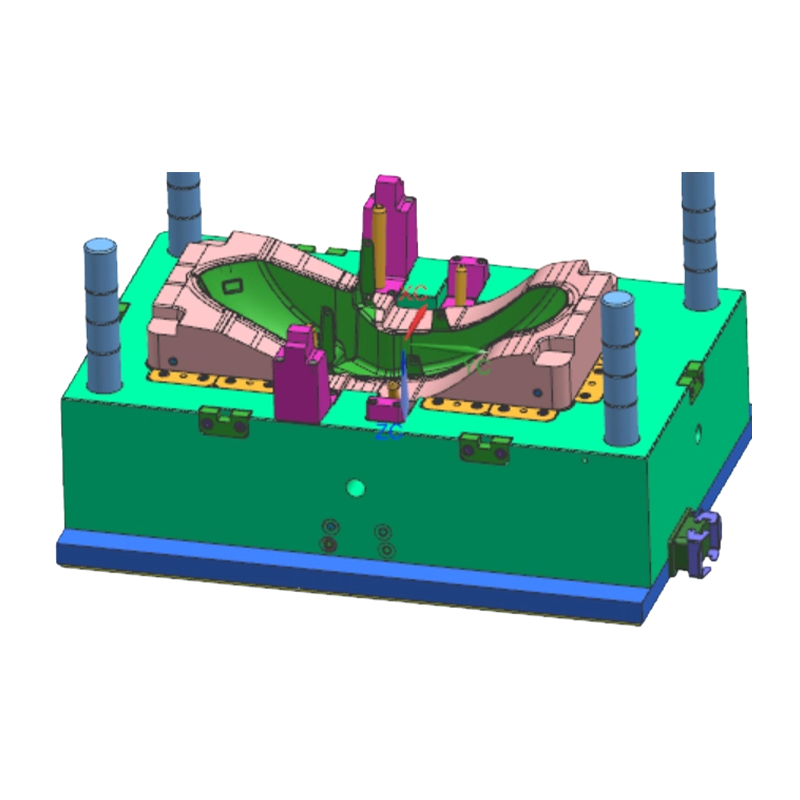

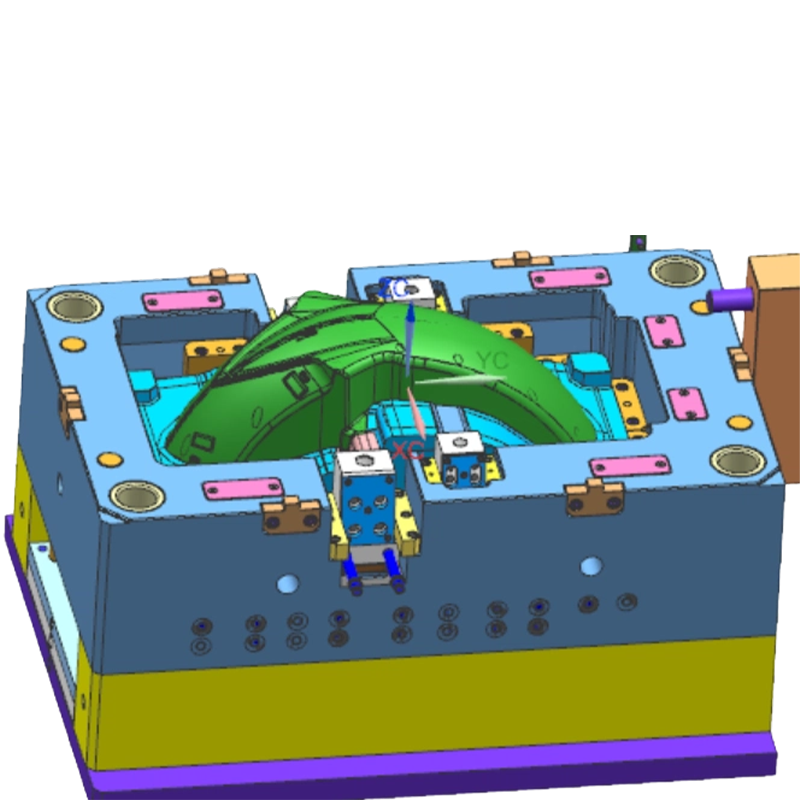

Khuôn phun chắn bùn phía trước xe máy

Ưu điểm cốt lõi

• Khả năng đúc bề mặt cong: Có kỹ năng xử lý các kết cấu vòng cung có độ cong lớn. Thiết kế đường phân chia chính xác đảm bảo các đường bên ngoài trơn tru, vừa khít và khoảng hở đồng đều với lốp.
• Đảm bảo phần chịu được thời tiết: Thiết kế khuôn xem xét đầy đủ các biến thể về độ co ngót và yêu cầu về khả năng chống tia cực tím đối với vật liệu nhựa phơi ngoài trời, đảm bảo các bộ phận không bị phai màu và biến dạng trong quá trình sử dụng lâu dài.
• Thiết kế tích hợp cấu trúc: Cơ cấu trượt và nâng được tích hợp vào khuôn để tạo thành các tính năng như giá đỡ, gân gia cố và kẹp dây điện thành một khối, giúp giảm các bước lắp ráp tiếp theo.
• Độ bền khuôn: Các khu vực tạo hình quan trọng sử dụng thép chịu mài mòn được xử lý thấm nitơ để chịu mài mòn từ vật liệu gia cố bằng sợi thủy tinh và sản xuất hàng loạt trong thời gian dài.

Tính năng sản phẩm

• Thiết kế đường chia tay chính xác: Độ chính xác phù hợp của đường chia tay được kiểm soát trong phạm vi 0,02mm để tránh hiện tượng nhấp nháy trong quá trình kẹp, đảm bảo các đường bên ngoài mượt mà, tự nhiên.
• Kiểm soát bề mặt cong: Bề mặt khoang được gia công bằng CNC 5 trục có độ chính xác cao để đảm bảo chuyển tiếp độ cong mượt mà và độ hở lốp đồng đều.
• Thiết kế cơ chế tích hợp: Khuôn tích hợp các cơ chế trượt và nâng để tạo thành các chi tiết phức tạp như các lỗ lắp bên, các gân gia cố và các khớp nối.
• Hệ thống làm mát được tối ưu hóa: Các kênh làm mát phù hợp được thiết kế dựa trên độ dày thành bộ phận để kiểm soát hiệu quả thời gian chu kỳ và giảm thiểu cong vênh.
• Vị trí hệ thống thông gió: Các rãnh thông hơi chính xác được đặt ở phần cuối của các khu vực cong và ở gốc xương sườn để tránh bắn ngắn hoặc cháy do kẹt khí.

Ứng dụng

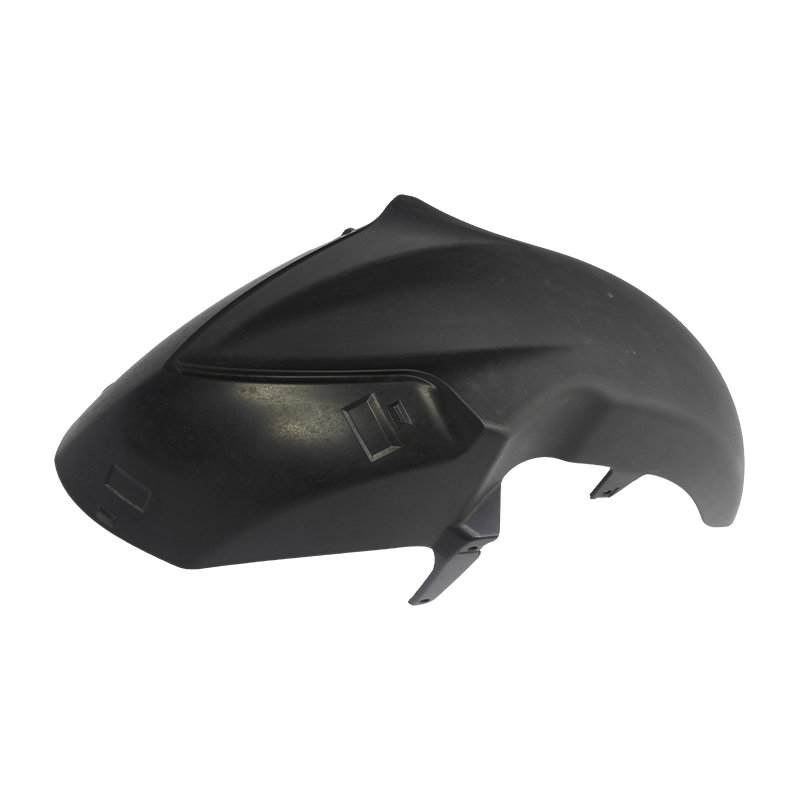

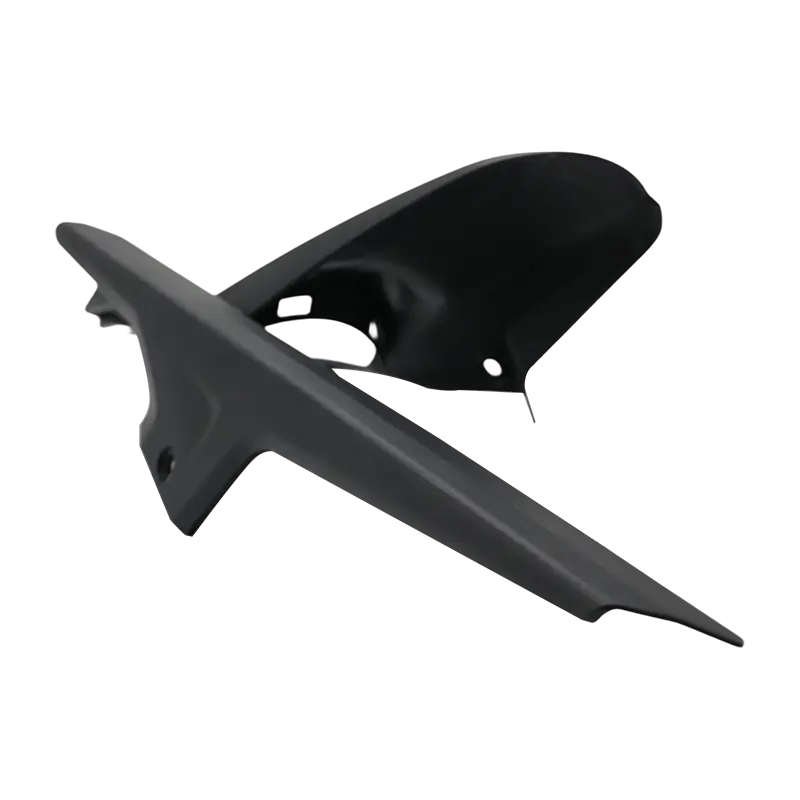

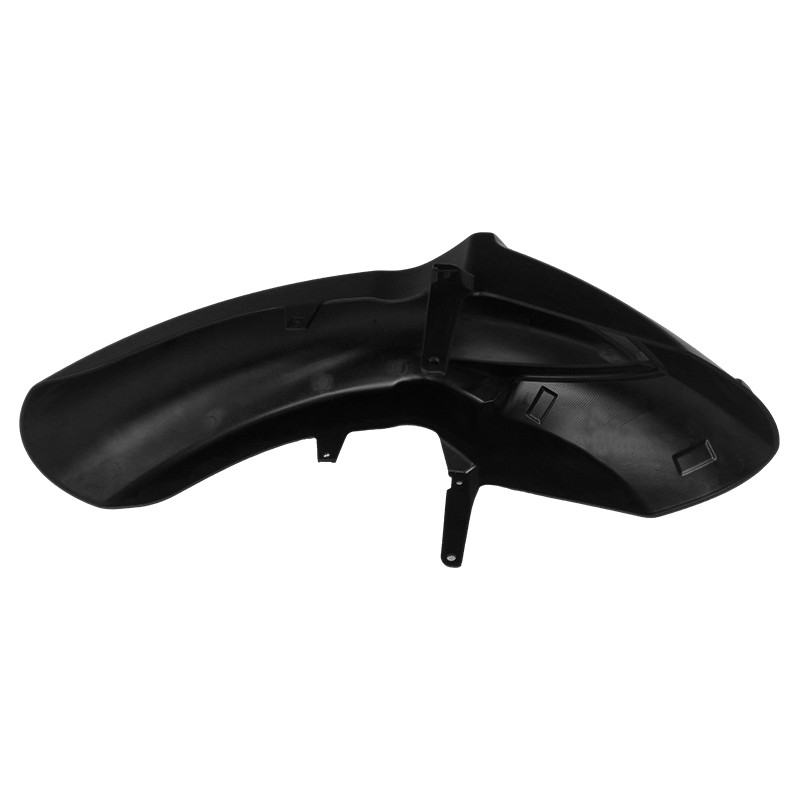

Khuôn này chủ yếu được sử dụng trong sản xuất xe máy để sản xuất các bộ phận chắn bùn phía trước cho các loại xe máy chạy bằng xăng và điện khác nhau. Nó được áp dụng cho xe đạp đường phố, xe đạp thể thao, xe đạp địa hình, xe môtô và xe tay ga, được cung cấp cho các OEM xe máy và nhà cung cấp Cấp 1.

Các vấn đề và giải pháp chung

• Vấn đề: Dấu vết chìm hoặc biến dạng ở vùng bề mặt cong.
  Giải pháp: Tối ưu hóa vị trí cổng và giữ áp suất thông qua phân tích dòng chảy khuôn; thiết kế làm mát phù hợp để có nhiệt độ đồng đều; tối ưu hóa thiết kế độ dày của tường để tránh các phần dày cục bộ.
• Vấn đề: Không đủ sức mạnh hoặc bị gãy ở khu vực giá đỡ.
  Giải pháp: Tối ưu hóa thiết kế sườn tại các vị trí mắc cài; tăng cường làm mát cục bộ tại các khu vực khuôn tương ứng để đảm bảo sự kết tinh vật liệu thích hợp; lựa chọn vật liệu nhựa gia cố thích hợp.
• Vấn đề: Dấu vết dòng chảy hoặc phun trên bề mặt bộ phận.
  Giải pháp: Tối ưu hóa loại cổng và vị trí, sử dụng cổng quạt hoặc cổng tàu ngầm; điều chỉnh tốc độ phun và nhiệt độ khuôn để đảm bảo quá trình làm tan chảy trơn tru.

Những cân nhắc quan trọng

• Cung cấp dữ liệu 3D hoàn chỉnh của chắn bùn trước xe máy trước khi thiết kế khuôn, xác định rõ ràng vị trí điểm lắp và yêu cầu về độ hở của lốp.
• Chỉ định chính xác loại vật liệu nhựa và các chất phụ gia (ví dụ: chất ổn định tia cực tím, hàm lượng sợi thủy tinh) để thiết lập độ co ngót và đánh giá lựa chọn thép.
• Thường xuyên làm sạch cặn dầu và mảnh vụn khỏi khu vực thanh trượt và chốt đẩy để đảm bảo cơ chế phóng hoạt động trơn tru.
• Áp dụng biện pháp xử lý chống gỉ cho các khoang và thanh trượt trong quá trình bảo quản khuôn.

Hỏi: 10. Nếu tôi muốn phát triển một sản phẩm có chứa các bộ phận đúc phun, bạn có thể cung cấp loại hỗ trợ nào?

Chúng tôi có thể cung cấp hỗ trợ đầy đủ, từ đánh giá phát triển sản phẩm và thiết kế kết cấu, đến sản xuất khuôn mẫu, ép phun khối lượng, in ấn và lắp ráp. Chúng tôi có thể cộng tác với khách hàng trong giai đoạn đầu phát triển sản phẩm để tối ưu hóa thiết kế nhằm giảm chi phí và cải thiện khả năng sản xuất.

Hỏi: 9. Chính sách chất lượng của công ty là gì?

Công ty luôn tuân thủ chính sách chất lượng "Chính xác, Hiệu quả cao, Chất lượng rèn" và cam kết cung cấp cho khách hàng các dịch vụ chất lượng cao thông qua công nghệ tiên tiến và đội ngũ quản lý xuất sắc.

Hỏi: 8. Lợi thế cạnh tranh của bạn so với các doanh nghiệp khuôn mẫu khác là gì?

Lợi thế của chúng tôi nằm ở sự kết hợp giữa công nghệ khuôn mẫu chính xác của Singapore, thiết bị sản xuất tiên tiến (máy ép phun và CNC nhập khẩu rộng rãi), quy trình sản xuất một cửa toàn diện (từ thiết kế đến lắp ráp) và hệ thống quản lý chất lượng nghiêm ngặt được chứng nhận bởi IATF 16949.

Hỏi: 7. Khách hàng chính của bạn là ai và sản phẩm được xuất khẩu đến khu vực nào?

Chúng tôi đã thiết lập mối quan hệ hợp tác tốt đẹp với các công ty nổi tiếng, bao gồm Land Rover và Triumph Motorcycles của Vương quốc Anh, các trạm sạc SAIC, Changan, ABB trong nước và Tập đoàn Tiger của Nhật Bản. Sản phẩm của chúng tôi được xuất khẩu sang các nước như Nhật Bản, Châu Âu và Hoa Kỳ.
