Bộ phận khuôn ép nhựa chính xác

Thông số sản phẩm

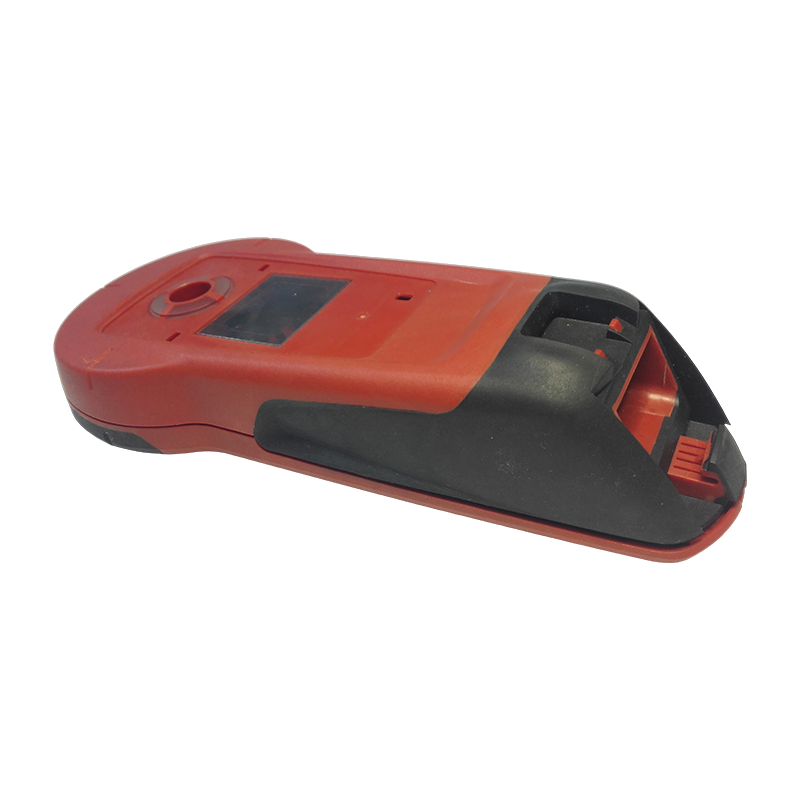

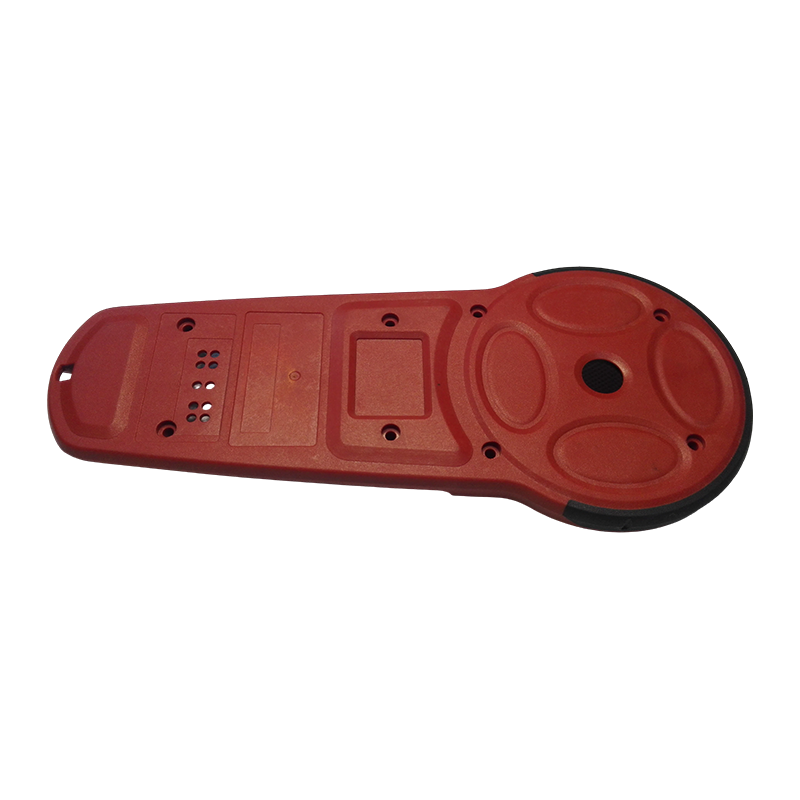

Chèn chính xác các bộ phận bằng nhựa đúc và ép khuôn

• Các loại quy trình: Đúc khuôn, Đúc khuôn (hai lần hoặc tuần tự), Đúc phun hai màu
• Các loại hạt dao: Dập kim loại, hạt dao bằng đồng có ren, chân điện cực, đầu dò cảm biến, đầu nối cáp, cụm PCB
• Kết hợp vật liệu: Chất nền cứng (ABS/PC/PA) khuôn mềm (TPE/TPU/silicone); nhựa kỹ thuật chèn kim loại (PP/PA/POM)
• Chèn độ chính xác vị trí: Dung sai vị trí trên mỗi thông số kỹ thuật bản vẽ; chèn định vị quan trọng được kiểm soát trong phạm vi ± 0,1mm
• Hiệu suất bịt kín: Giao diện vượt trội có khả năng đáp ứng các yêu cầu kiểm tra độ kín bằng khí nén hoặc chất lỏng do khách hàng chỉ định; Hỗ trợ thiết kế cấu trúc lớp bảo vệ IP
• Bề mặt hoàn thiện: Kết cấu chống trượt, vân da hoặc bề mặt mịn có sẵn trên các bề mặt phủ mềm theo yêu cầu của khách hàng
• Quy trình phụ: Có sẵn lắp ráp linh kiện, kiểm tra chức năng điện và hỗ trợ kiểm tra rò rỉ/áp suất

Đầu nối đa chiều bằng nhựa

• Các loại kết nối: T-loại tee, Y-loại tee, chéo bốn chiều, kết nối đa dạng đa cổng; kết hợp thẳng và khuỷu tay có sẵn trên cơ sở tùy chỉnh
• Vật liệu tương thích: PP, POM, PA66, PVDF, PE - được chọn dựa trên loại vật liệu, nhiệt độ vận hành và yêu cầu áp suất
• Tiêu chuẩn giao diện: Hỗ trợ ren hệ mét (Mseries), ren ống NPT, BSP và giao diện kết nối nhanh đẩy vào
• Đánh giá áp suất: Phụ thuộc vào vật liệu và thiết kế độ dày của tường; đầu nối tiêu chuẩn định mức 0,5–1,6 MPa
• Phương pháp niêm phong: Phốt rãnh Oring, phốt mặt côn, phốt mặt phẳng - được thiết kế theo yêu cầu của hệ thống đường ống
• Dung sai kích thước: Giao diện ren và bề mặt bịt kín theo tiêu chuẩn ISO/DIN; kiểm soát dung sai nghiêm ngặt có sẵn
• Màu sắc & Đánh dấu: Hỗ trợ màu nhựa tự nhiên hoặc khuôn màu được chỉ định; đánh dấu hướng dòng chảy và các ký tự đặc điểm kỹ thuật có sẵn dưới dạng các tính năng đúc trong khuôn

Lĩnh vực ứng dụng

Các bộ phận được đúc và đúc khuôn chính xác:

• Đầu nối dây điện ô tô, phích cắm cảm biến và các bộ phận được đúc sẵn trên giao diện ECU
• Thiết bị y tế có tay cầm dụng cụ phẫu thuật, ống tiêm và thiết bị chẩn đoán trong ống nghiệm chứa các bộ phận quá khổ
• Các nút bấm vận hành thiết bị điều khiển công nghiệp, tay cầm và các bộ phận kết cấu được đúc sẵn bằng nút bấm
• Các đầu nối cáp dữ liệu điện tử tiêu dùng, phích cắm tai nghe và đầu cuối bộ sạc bị đúc quá mức

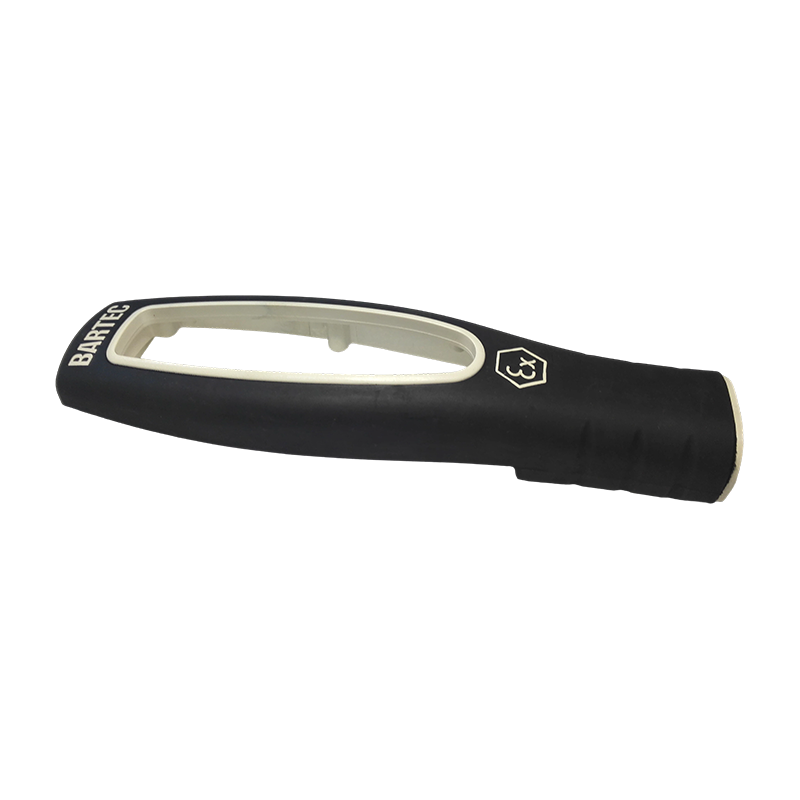

• Tay cầm dụng cụ điện, nút chuyển đổi và các bộ phận cầm tay chống trượt

Đầu nối đa chiều bằng nhựa:

• Hệ thống đường ống chất lỏng công nghiệp (tách và hợp nhất dòng khí và chất lỏng)
• Đường làm mát ô tô, hệ thống HVAC và đầu nối đường ống AdBlue (dung dịch urê)
• Đường truyền thiết bị y tế, hệ thống lọc máu và đầu nối mạch khí nén của máy thở
• Đầu nối phân phối dòng chảy hệ thống tưới nhỏ giọt nông nghiệp
• Thiết bị lọc nước, máy lọc nước, đầu nối đường ống hệ thống thẩm thấu ngược RO
• Thiết bị xử lý chất bán dẫn và hóa chất, đầu nối đường ống truyền thông có độ tinh khiết cao (cấp PVDF)

Câu hỏi thường gặp & cân nhắc kỹ thuật

Câu hỏi 1: Bề mặt tiếp xúc giữa vật liệu mềm và vật liệu cứng trong các bộ phận được đúc quá mức dễ bị bong tróc – độ bền liên kết được đảm bảo như thế nào?
Độ bền liên kết ở bề mặt vật liệu cứng-mềm bị ảnh hưởng bởi khả năng tương thích của vật liệu, thiết kế hình học bề mặt và các thông số quy trình. Các biện pháp để cải thiện độ bền liên kết bao gồm: thiết kế các đặc điểm liên kết cơ học trên nền (chẳng hạn như các rãnh, lỗ xuyên và rãnh) để bổ sung độ bám dính vật lý; lựa chọn các loại vật liệu đúc sẵn có khả năng tương thích hóa học đã được thiết lập với chất nền (chẳng hạn như TPE kết hợp với ABS); và tối ưu hóa nhiệt độ phun và tốc độ lấp đầy để đảm bảo làm ướt đầy đủ bề mặt bề mặt bằng vật liệu đúc sẵn. Đối với các bộ phận có yêu cầu làm kín bằng khí nén hoặc kín chất lỏng, hình học làm kín giao diện phải được kết hợp ở giai đoạn thiết kế sản phẩm và được xác nhận thông qua kiểm tra rò rỉ sau khi thử khuôn.
Câu hỏi 2: Miếng đệm kim loại dịch chuyển hoặc nghiêng sau khi ép xung - vấn đề này được giải quyết như thế nào?
Sự dịch chuyển hạt dao thường xảy ra do cơ chế định vị khuôn không đủ độ chính xác hoặc áp suất phun quá cao tác động lên hạt dao. Các biện pháp đối phó bao gồm: tối ưu hóa dung sai vừa khít giữa các chốt định vị miếng chèn khuôn và các tính năng chèn để đảm bảo định vị ổn định sau khi đóng khuôn; cổng định vị để phân phối tác động áp suất phun đều xung quanh hạt dao; và đối với các phần chèn mảnh như chân điện cực, kết hợp các cấu trúc hỗ trợ phụ bên trong khuôn để ngăn ngừa độ lệch dưới lực dòng phun.
Câu hỏi 3: Đầu nối nhiều đường bằng nhựa bị rò rỉ khi sử dụng - nguyên nhân phổ biến là gì?
Rò rỉ thường bắt nguồn từ một hoặc nhiều yếu tố sau: độ lệch kích thước của bề mặt bịt kín nằm ngoài phạm vi dung sai phù hợp; bước ren hoặc dạng ren không khớp giữa đầu nối và khớp nối; các khoảng trống bên trong hoặc các khuyết tật về độ xốp ở phần đúc ảnh hưởng đến tính toàn vẹn của tường; hoặc vật liệu phồng lên và biến dạng do không tương thích giữa vật liệu được chọn và vật liệu truyền tải. Dịch vụ kiểm tra áp suất (thủy tĩnh hoặc khí nén) có sẵn trước khi vận chuyển, được tiến hành cho khách hàng về áp suất kiểm tra và thời gian duy trì do khách hàng chỉ định, để xác minh độ tin cậy bịt kín giữa các lô sản xuất.
Câu hỏi 4: Kích thước giao diện của đầu nối đa chiều phải tuân theo các tiêu chuẩn quốc tế cụ thể — điều này được xác nhận như thế nào?
Trước khi bắt đầu phát triển khuôn, khách hàng nên cung cấp tiêu chuẩn giao diện hiện hành (chẳng hạn như ren ống ISO 228, DIN 2999, NPT theo ANSI B1.20.1) cùng với các mẫu tham chiếu hoặc bản vẽ của phụ kiện hoặc đầu nối giao phối. Lõi ren khuôn và bề mặt bịt kín được thiết kế theo tiêu chuẩn quy định, đồng thời các báo cáo kiểm tra thước đo ren và xác minh cụm bộ phận giao phối được cung cấp ở giai đoạn mẫu T1 để xác nhận sự phù hợp về kích thước giao diện.
Câu hỏi 5: Các bộ phận đúc khuôn liên quan đến chức năng điện - làm thế nào để ngăn chặn quá trình oxy hóa hoặc nhiễm bẩn các bộ phận chèn kim loại trong quá trình đúc?
Các hạt dao kim loại, đặc biệt là đồng và nhôm, có nguy cơ oxy hóa dưới nhiệt độ cao của quá trình ép phun, điều này có thể ảnh hưởng đến hiệu suất tiếp xúc điện sau này. Các biện pháp bao gồm: làm sạch bề mặt các hạt dao trước khi nạp vào khuôn để loại bỏ ô nhiễm dầu và các lớp oxit hiện có; kiểm soát nhiệt độ khuôn và thời gian chu kỳ để giảm thiểu việc hạt dao tiếp xúc với nhiệt độ cao; và đối với các hạt dao điện chính xác, mạ niken hoặc thiếc trên bề mặt hạt dao để cải thiện khả năng chống oxy hóa. Khi áp dụng các yêu cầu về hiệu suất điện cụ thể, việc kiểm tra tính liên tục hoặc kiểm tra điện trở cách điện có thể được tiến hành trước khi vận chuyển.

Q: 10. Nếu tôi muốn phát triển một sản phẩm có chứa các bộ phận đúc phun, bạn có thể cung cấp loại hỗ trợ nào?

Chúng tôi có thể cung cấp hỗ trợ đầy đủ, từ đánh giá phát triển sản phẩm và thiết kế kết cấu, đến sản xuất khuôn mẫu, ép phun khối lượng, in ấn và lắp ráp. Chúng tôi có thể cộng tác với khách hàng trong giai đoạn đầu phát triển sản phẩm để tối ưu hóa thiết kế nhằm giảm chi phí và cải thiện khả năng sản xuất.

Q: 9. Chính sách chất lượng của công ty là gì?

Công ty luôn tuân thủ chính sách chất lượng "Chính xác, Hiệu quả cao, Chất lượng rèn" và cam kết cung cấp cho khách hàng các dịch vụ chất lượng cao thông qua công nghệ tiên tiến và đội ngũ quản lý xuất sắc.

Q: 8. Lợi thế cạnh tranh của bạn so với các doanh nghiệp khuôn mẫu khác là gì?

Lợi thế của chúng tôi nằm ở sự kết hợp giữa công nghệ khuôn mẫu chính xác của Singapore, thiết bị sản xuất tiên tiến (máy ép phun và CNC nhập khẩu rộng rãi), quy trình sản xuất một cửa toàn diện (từ thiết kế đến lắp ráp) và hệ thống quản lý chất lượng nghiêm ngặt được chứng nhận bởi IATF 16949.

Q: 7. Khách hàng chính của bạn là ai và sản phẩm được xuất khẩu đến khu vực nào?

Chúng tôi đã thiết lập mối quan hệ hợp tác tốt đẹp với các công ty nổi tiếng, bao gồm Land Rover và Triumph Motorcycles của Vương quốc Anh, các trạm sạc SAIC, Changan, ABB trong nước và Tập đoàn Tiger của Nhật Bản. Sản phẩm của chúng tôi được xuất khẩu sang các nước như Nhật Bản, Châu Âu và Hoa Kỳ.
