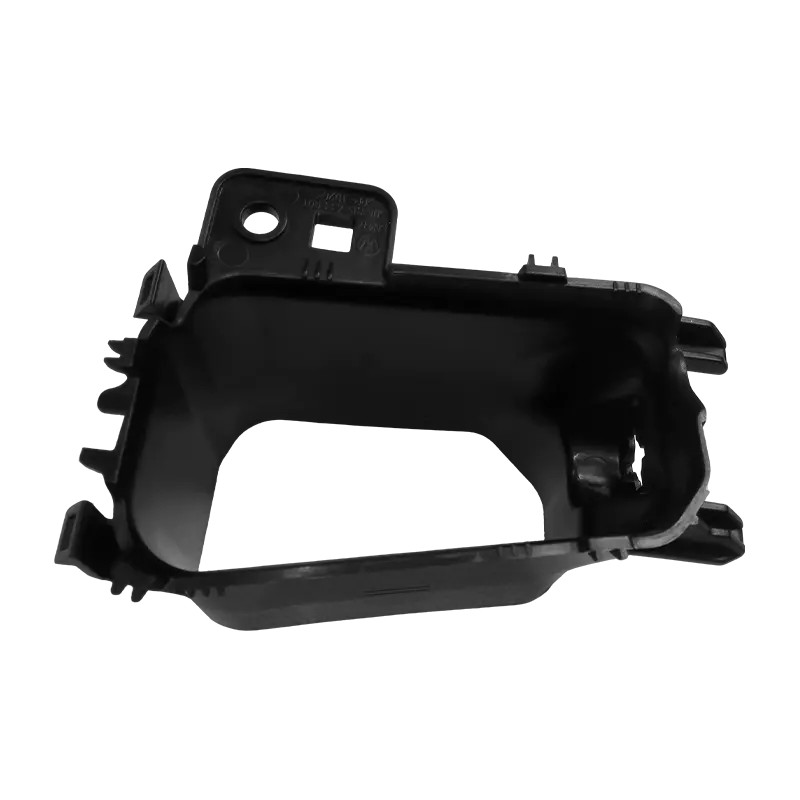

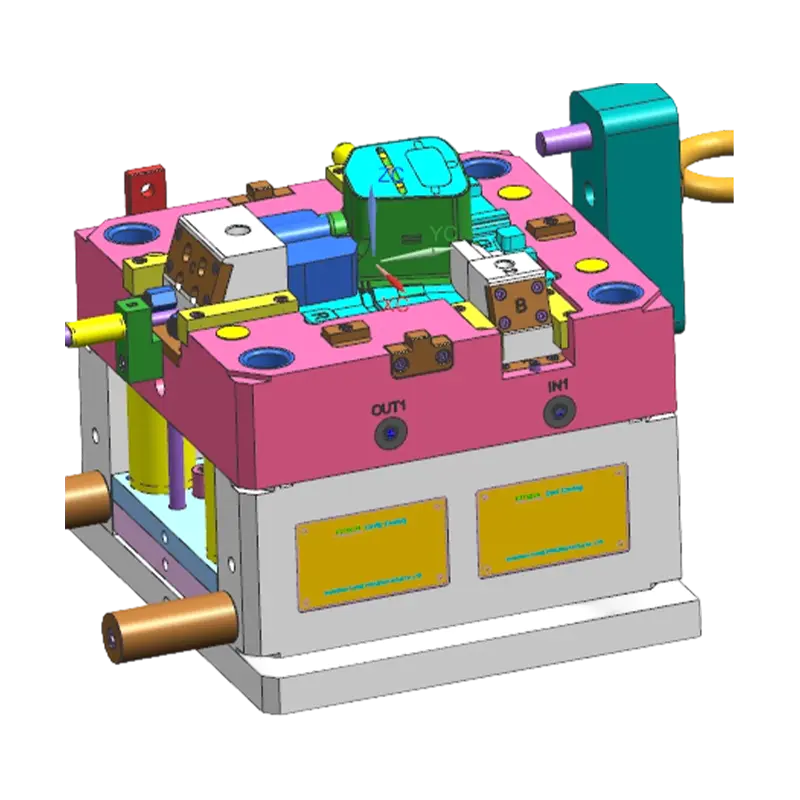

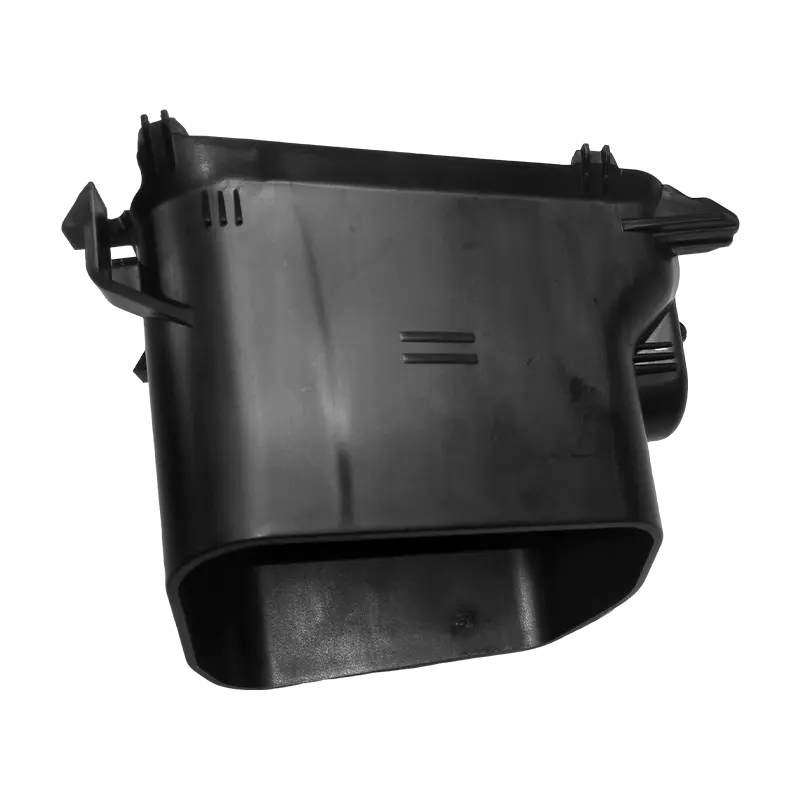

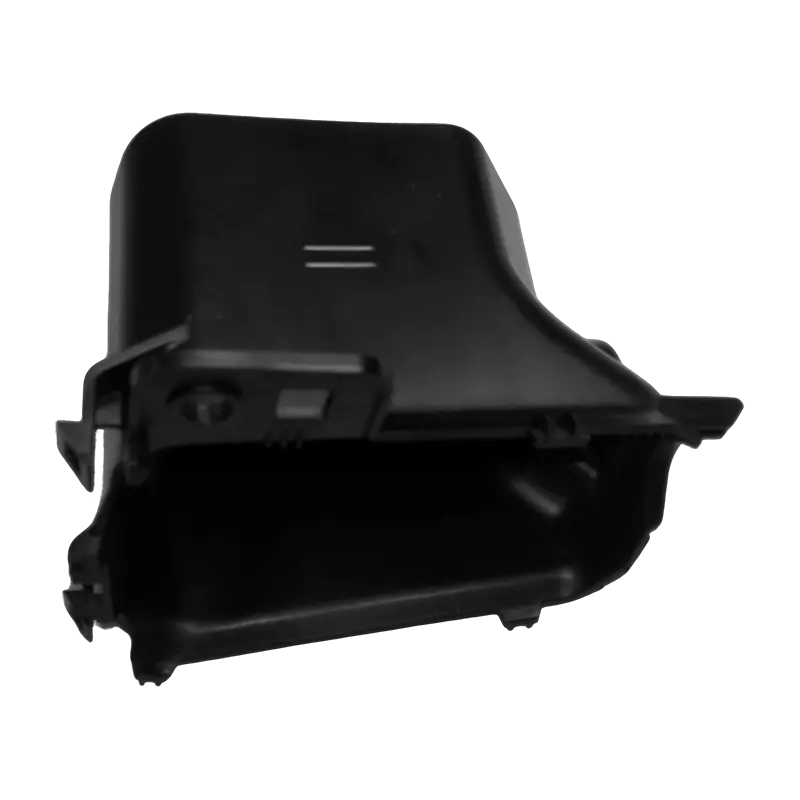

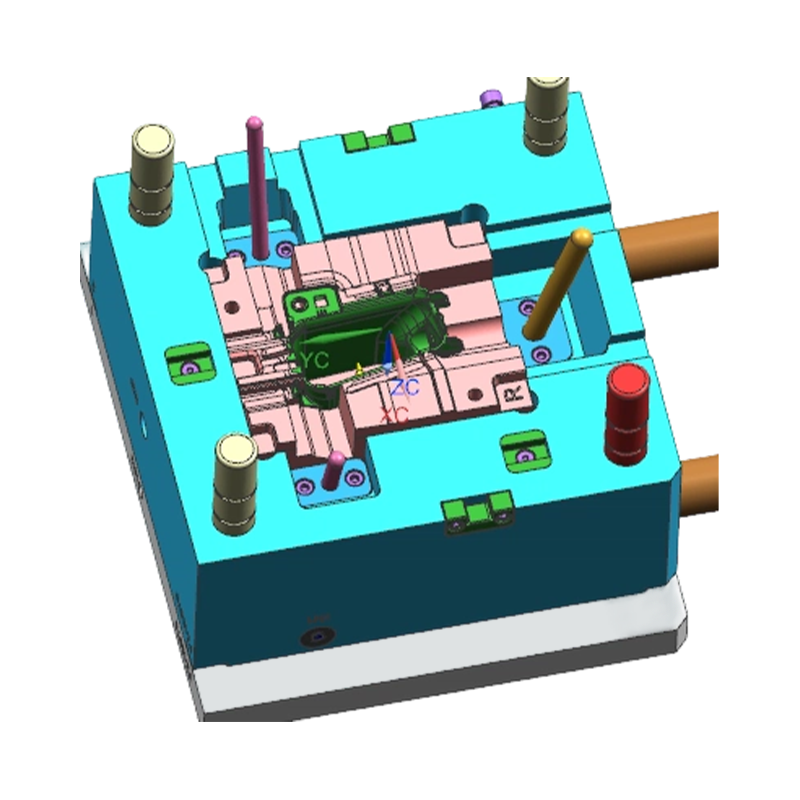

Sản phẩm này là khuôn phun chuyên dụng được thiết kế để sản xuất cụm lỗ thông hơi ô tô. Một lỗ thông hơi thường bao gồm nhiều thành phần nhựa chính xác như cánh gạt, thanh liên kết, núm điều chỉnh và vỏ vỏ, đòi hỏi phải điều chỉnh hướng luồng khí đa chiều và điều khiển chính xác. Khuôn được phát triển dựa trên các bản vẽ hoặc mẫu 3D do khách hàng cung cấp, sử dụng công nghệ đa thanh trượt, kéo lõi quay và chạy nóng để tạo thành các cấu trúc tinh tế như trục quay cánh gạt và các khe liên kết. Với hơn 15 năm kinh nghiệm xuất khẩu, chúng tôi đáp ứng các nhu cầu OEM của Châu Âu và Châu Á về tuổi thọ khuôn, độ chính xác lắp ráp và độ hoàn thiện bề mặt mịn, đảm bảo khả năng thay thế lẫn nhau các thành phần và cảm giác vận hành nhất quán trong sản xuất hàng loạt.
Trang chủ · sản phẩm · Khuôn ép nhựa nội thất ô tô · Ô tô điều hòa không khí thông hơi khuôn ép nhựa
Bán buôn Ô tô điều hòa không khí thông hơi khuôn ép nhựa
- Khả năng cấu trúc chuyển động chính xác: Có kỹ năng hình thành các khu vực vừa vặn chính xác như trục quay cánh gạt và cơ cấu liên kết. Thiết kế thanh trượt và hạt dao có độ chính xác cao đảm bảo xoay trơn tru, không bị lỏng sau khi lắp ráp.
- Độ chính xác phù hợp đa thành phần: Các kích thước khuôn quan trọng được duy trì trong phạm vi cấp dung sai IT8-IT10 dành cho các cụm lỗ thông hơi nhiều bộ phận, đảm bảo việc đóng/mở các cánh gạt được phối hợp đồng bộ.
- Hiện thực hóa kết cấu bề mặt: Các hốc khuôn có thể được kết cấu tinh xảo, có độ bóng cao hoặc hoàn thiện mờ để phù hợp với yêu cầu về kiểu dáng nội thất nhằm mang lại cảm giác xúc giác và hiệu ứng hình ảnh.
- Đảm bảo tuổi thọ khuôn: Các khu vực tạo hình quan trọng sử dụng thép chịu mài mòn được xử lý thấm nitơ để chịu được sự mài mòn từ nhựa (đặc biệt là vật liệu gia cố bằng sợi thủy tinh) trong quá trình sản xuất lâu dài.
- Cơ chế trượt/nâng chính xác: Thiết kế thanh trượt hoặc bộ nâng chính xác tạo thành các lỗ xoay cánh gạt, khớp nối liên kết và các lỗ hở bên trong vỏ, đảm bảo hoạt động ổn định và đáng tin cậy.
- Khả năng đúc tường mỏng: Thiết kế cổng được tối ưu hóa và cân bằng dòng chảy cho các cấu trúc có thành mỏng như cánh gạt và các mối liên kết đảm bảo lấp đầy đồng đều và giảm thiểu cong vênh.
- Hệ thống làm mát được tối ưu hóa: Các kênh làm mát phù hợp được thiết kế dựa trên độ dày thành bộ phận để kiểm soát hiệu quả thời gian chu kỳ và đảm bảo độ ổn định về kích thước.
- Các bộ phận mài mòn có thể thay thế: Các chi tiết chèn định hình quan trọng ở các khu vực có độ mài mòn cao (ví dụ: điểm xoay cánh gạt, khe núm) được thiết kế để có thể tháo rời, tạo điều kiện thuận lợi cho việc bảo trì và giảm chi phí dài hạn.
Khuôn này chủ yếu được sử dụng để sản xuất cụm lỗ thông hơi cho nội thất ô tô, bao gồm bảng điều khiển, bảng điều khiển sàn và khu vực hành khách phía sau. Nó được áp dụng cho xe chở khách (ô tô, SUV, MPV) và xe thương mại, được cung cấp cho các nhà cung cấp ô tô Cấp 1 và OEM.
Tối ưu hóa góc nghiêng và độ đồng đều của bề mặt đánh bóng tại các khu vực trục; kiểm tra khe hở lắp thanh trượt để tránh hiện tượng chớp/vằn; đảm bảo dung sai phù hợp giữa trục và lỗ nằm trong thông số kỹ thuật.
Kiểm soát chặt chẽ độ chính xác gia công tại các khe liên kết và lỗ liên kết cánh; phân tích biến dạng cánh thông qua phân tích dòng khuôn và biến dạng ngược đặt trước trong thiết kế khuôn.
Tối ưu hóa thiết kế bề mặt ma sát tại các khu vực tiếp xúc giữa núm và vỏ; kiểm soát độ nhám bề mặt và dung sai kích thước để đáp ứng các thông số kỹ thuật về lực của OEM.
- Cung cấp bản vẽ lắp ráp 3D hoàn chỉnh của cụm lỗ thông hơi trước khi thiết kế khuôn để xác nhận mối quan hệ giữa các bộ phận và đường chuyển động.
- Chỉ định chính xác loại vật liệu nhựa và các chất phụ gia (ví dụ: hàm lượng sợi thủy tinh) để thiết lập độ co ngót và đánh giá lựa chọn thép, đặc biệt đối với vật liệu gia cố.
- Thường xuyên làm sạch cặn dầu và mảnh vụn khỏi khu vực thanh trượt và bộ nâng; kiểm tra hệ thống bôi trơn để đảm bảo cơ chế hoạt động trơn tru.
| Kích thước sản phẩm | 130*142*88 |
| Chất liệu sản phẩm | trang |
| Giá sản phẩm | 0,5 USD |
| Thời gian giao sản phẩm | 30 ngày |
| Giá khuôn | 7.000 USD |
| Thời gian sản xuất khuôn | 40 ngày |
| Điều khoản vận chuyển | FOB Thượng Hải |
| Điều khoản thanh toán | T/T |
| Vật liệu khuôn | 1.2738HH |
| Phương pháp kiểm tra | CMM |
| Tuổi thọ khuôn | 500k |
| Thời hạn bảo hành | 12 tháng |
Nhận báo giá
Fanze T&M (Jiashan) Co., Ltd., formerly Shanghai Fanze Precision Mould (est. 2005), is a precision enterprise specializing in injection mold development and plastic part manufacturing. We are China Ô tô điều hòa không khí thông hơi khuôn ép nhựa Suppliers and Wholesale Ô tô điều hòa không khí thông hơi khuôn ép nhựa Company, Exporter. Leveraging Singaporean precision technology and an international strategy, the company integrates R&D, mold design, manufacturing, and injection molding.
Có trụ sở tại Jiashan, Chiết Giang, cơ sở rộng 14.000 m2 của chúng tôi sử dụng máy móc hiệu suất cao của Nhật Bản và Đức (CNC, EDM, cắt dây) để cung cấp chuỗi dịch vụ đầy đủ: R&D, chế tạo khuôn, ép phun, in và lắp ráp. Được chứng nhận IATF16949, chúng tôi chuyên về nội thất ô tô, cọc sạc năng lượng mới và thiết bị. Hợp tác với các công ty hàng đầu thế giới như Land Rover, SAIC và ABB, chúng tôi xuất khẩu trên toàn thế giới, mang đến chất lượng thông qua công nghệ tiên tiến và quản lý chuyên môn.
