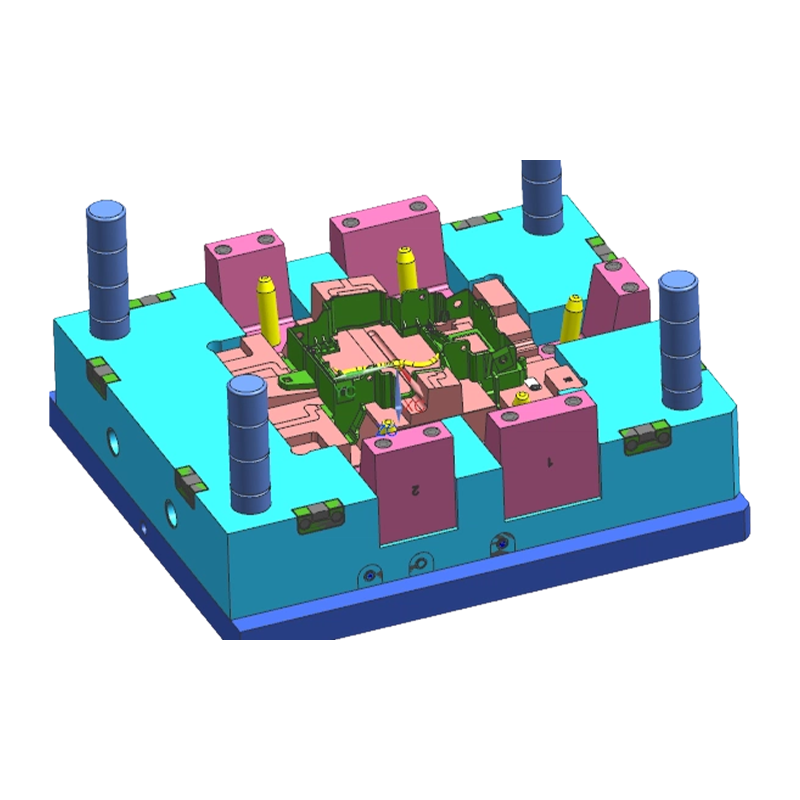

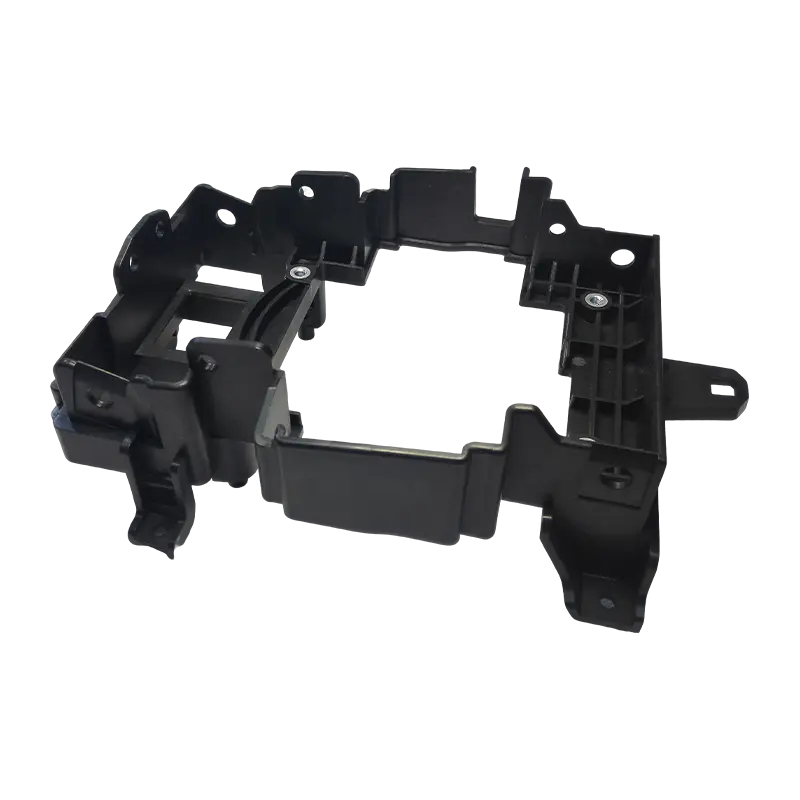

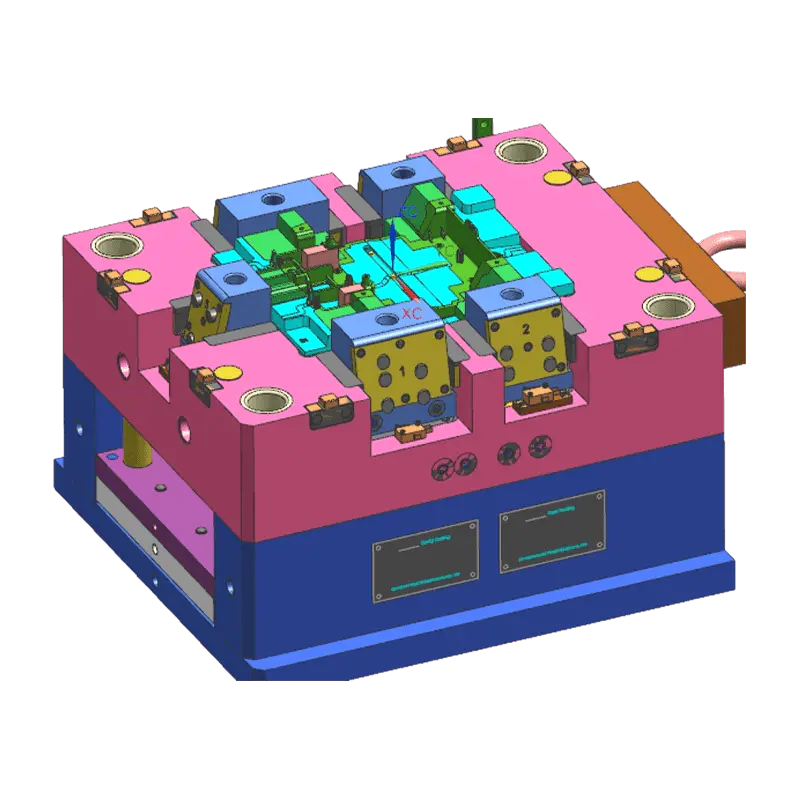

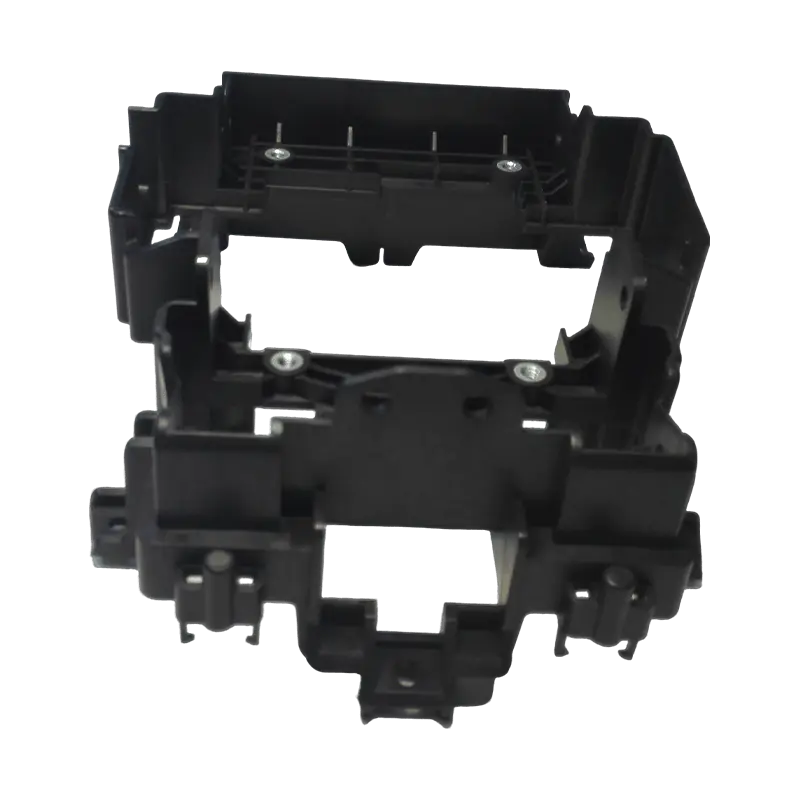

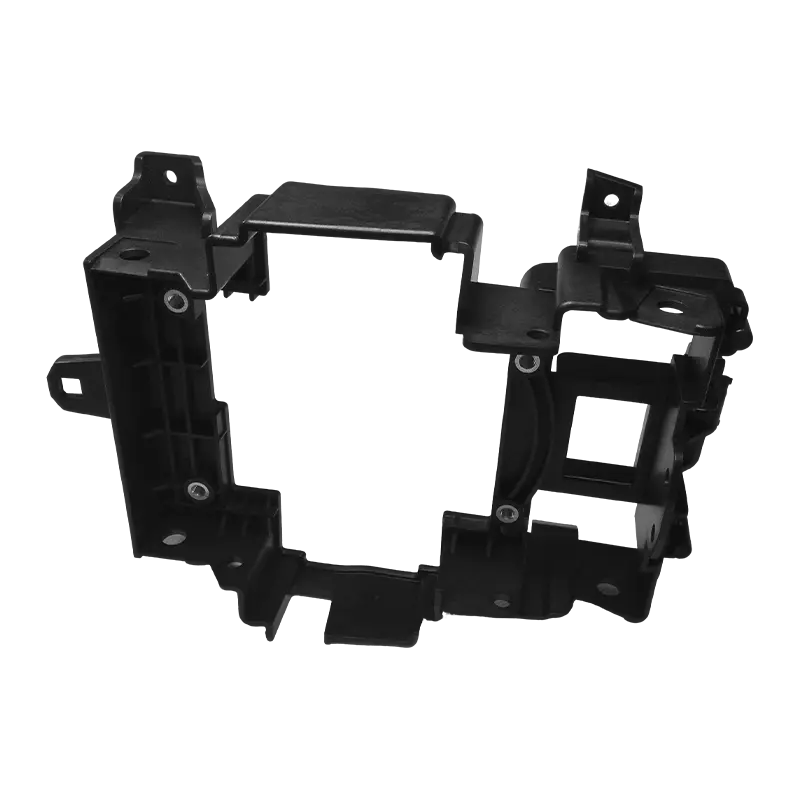

Sản phẩm này thuộc danh mục khuôn đúc bộ phận cấu trúc chức năng ô tô, được thiết kế đặc biệt để đúc cơ cấu chuyển số hộp số và các bộ phận khung bên trong xung quanh. Vì các giá đỡ này phải chịu ứng suất cơ học từ hoạt động chuyển số và hỗ trợ tải của bộ dây và bảng điều khiển nên thiết kế khuôn tập trung vào việc đảm bảo độ chính xác về kích thước và độ bền kết cấu của các bộ phận đúc. Cấu trúc khuôn thường bao gồm các công nghệ đúc khuôn và kéo lõi đa hướng để phù hợp với các đặc điểm hình học phức tạp và các lỗ lắp của giá đỡ. Các bộ phận đúc được làm từ thép khuôn có độ cứng cao, được xử lý thông qua gia công CNC chính xác và xử lý nhiệt, đảm bảo độ ổn định kích thước của khoang trong quá trình sản xuất phun áp suất cao lâu dài và ngăn ngừa biến dạng sản phẩm. Thiết kế khuôn được tùy chỉnh dựa trên các mô hình 3D do khách hàng cung cấp, tuân thủ các tiêu chuẩn khuôn phun quốc tế và tạo ra các bộ phận bằng nhựa có đặc tính cơ học tốt phù hợp cho các quy trình lắp ráp vít hoặc tán đinh nhiệt tiếp theo.
Trang chủ · sản phẩm · Khuôn ép nhựa nội thất ô tô · Khuôn ép khung chuyển số
Bán buôn Khuôn ép khung chuyển số
- Đảm bảo tính toàn vẹn về cấu trúc: Tối ưu hóa hệ thống cổng và mạch làm mát của khuôn dựa trên đặc tính chịu tải của giá đỡ để giảm ứng suất dư trong bộ phận đúc một cách hiệu quả, ngăn ngừa cong vênh sau khi đúc và đảm bảo độ ổn định của kết cấu sau khi lắp ráp.
- Điều khiển chính xác phù hợp: Sử dụng EDM dây chậm và quy trình mài chính xác cho các khu vực khuôn quan trọng để kiểm soát chặt chẽ dung sai kích thước của các lỗ lắp, khớp nối và trụ định vị, đảm bảo khớp chính xác giữa giá đỡ và cơ cấu dịch chuyển hoặc tấm trang trí.
- Thông số kỹ thuật xuất khẩu tiêu chuẩn hóa: Thiết kế và sản xuất khuôn mẫu theo tiêu chuẩn quốc tế như DIN và HASCO. Các bộ phận chính sử dụng các bộ phận tiêu chuẩn, giúp khách hàng nước ngoài dễ dàng bảo trì và thay thế phụ tùng, giảm chi phí bảo trì vòng đời.
- Khả năng phân phối cấp thành phần: Cung cấp các dịch vụ sản xuất phun và xử lý sau, hỗ trợ nhúng nóng chảy các miếng chèn kim loại, hàn nhựa và lắp ráp cuối cùng, đáp ứng nhu cầu mua sắm một cửa của khách hàng.
- Đúc hình học phức tạp: Khuôn có khả năng xử lý các cấu trúc phức tạp như các đường cắt và các gân gia cố phân bố dày đặc. Cơ chế tháo khuôn được thiết kế đáng tin cậy để đảm bảo quá trình đúc trơn tru mà không làm hỏng hình thức bên ngoài của sản phẩm.
- Chất liệu Property Adaptation: Thích hợp cho các loại nhựa kỹ thuật như PA66 được gia cố bằng sợi thủy tinh, POM và PC/ABS. Các bộ phận đúc có khả năng chống mài mòn, chống mỏi và chịu nhiệt độ cao, phù hợp với môi trường cabin ô tô.
- Thông số kỹ thuật xử lý bề mặt: Bề mặt sản phẩm có thể được xử lý bóng hoặc tạo vân theo yêu cầu, đáp ứng tiêu chuẩn thẩm mỹ nội thất mà vẫn đảm bảo sự đồng nhất về màu sắc, họa tiết với các thành phần nội thất khác.
- Ổn định sản xuất hàng loạt: Khuôn cung cấp một chu trình sản xuất ổn định với cửa sổ xử lý rộng, phù hợp cho sản xuất liên tục với khối lượng lớn. Thời gian chu kỳ tiêm và tỷ lệ sản lượng đã được xác minh thông qua thử nghiệm.
- Cơ chế chuyển số hộp số: Được sử dụng để sản xuất giá đỡ cơ sở cần số tay/tự động và giá đỡ dẫn hướng cần số.
- Hệ thống cột lái: Áp dụng cho các khuôn dành cho giá đỡ cột lái và giá đỡ công tắc kết hợp.
- Lắp ráp bảng điều khiển trung tâm: Được sử dụng để sản xuất các khung bên trong của bảng điều khiển trung tâm và các giá đỡ cố định bộ phận chức năng.
- Cung cấp phụ tùng ô tô: Cung cấp khuôn mẫu và linh kiện phun đạt tiêu chuẩn OEM cho các nhà sản xuất xe và nhà cung cấp Cấp 1.
Hiện tượng cong vênh chủ yếu là do làm mát không đều hoặc ứng suất định hướng phân tử. Trong giai đoạn thiết kế khuôn, chúng tôi sử dụng phần mềm phân tích dòng khuôn để mô phỏng quá trình đóng gói và làm mát, thiết kế các mạch làm mát khác nhau. Chúng tôi áp dụng các biện pháp làm mát đặc biệt tại điểm nối của các bức tường dày và mỏng và kết hợp thiết kế bù biến dạng (gia công chống biến dạng) để kiểm soát hiệu quả độ phẳng và độ thẳng sau khi đúc.
Khuôn sử dụng cơ chế định vị hạt dao chính xác và dự trữ kích thước hợp lý (bao gồm các kích thước) trong thiết kế. Trong quá trình phun, chúng tôi tối ưu hóa áp suất và tốc độ phun để ngăn chặn sự tan chảy tác động và dịch chuyển các hạt dao. Ngoài ra, các hạt dao kim loại được làm nóng trước để tăng cường liên kết với nền nhựa, đảm bảo các hạt dao an toàn và đáng tin cậy.
Với hơn 15 năm kinh nghiệm xuất khẩu khuôn mẫu, bản vẽ thiết kế và BOM của chúng tôi đều được chuẩn hóa đầy đủ. Các loại thép khuôn, chỉ báo độ cứng xử lý nhiệt và thông số kỹ thuật của phụ kiện đều tuân theo tiêu chuẩn DIN. Chúng tôi cũng cung cấp hướng dẫn bảo trì khuôn mẫu chi tiết và danh sách phụ tùng thay thế, đảm bảo khách hàng có thể thực hiện các hoạt động bảo trì tiêu chuẩn hóa tại địa phương.
| Kích thước sản phẩm | 170*250*98 |
| Chất liệu sản phẩm | PA6GF30 |
| Giá sản phẩm | 1,2 USD |
| Thời gian giao sản phẩm | 30 ngày |
| Giá khuôn | 20.000 USD |
| Thời gian sản xuất khuôn | 45 ngày |
| Điều khoản vận chuyển | FOB Thượng Hải |
| Điều khoản thanh toán | T/T |
| Vật liệu khuôn | 1.2344 |
| Phương pháp kiểm tra | CMM |
| Tuổi thọ khuôn | 500k |
| Thời hạn bảo hành | 12 tháng |
Nhận báo giá
Fanze T&M (Jiashan) Co., Ltd., formerly Shanghai Fanze Precision Mould (est. 2005), is a precision enterprise specializing in injection mold development and plastic part manufacturing. We are China Khuôn ép khung chuyển số Suppliers and Wholesale Khuôn ép khung chuyển số Company, Exporter. Leveraging Singaporean precision technology and an international strategy, the company integrates R&D, mold design, manufacturing, and injection molding.
Có trụ sở tại Jiashan, Chiết Giang, cơ sở rộng 14.000 m2 của chúng tôi sử dụng máy móc hiệu suất cao của Nhật Bản và Đức (CNC, EDM, cắt dây) để cung cấp chuỗi dịch vụ đầy đủ: R&D, chế tạo khuôn, ép phun, in và lắp ráp. Được chứng nhận IATF16949, chúng tôi chuyên về nội thất ô tô, cọc sạc năng lượng mới và thiết bị. Hợp tác với các công ty hàng đầu thế giới như Land Rover, SAIC và ABB, chúng tôi xuất khẩu trên toàn thế giới, mang đến chất lượng thông qua công nghệ tiên tiến và quản lý chuyên môn.
